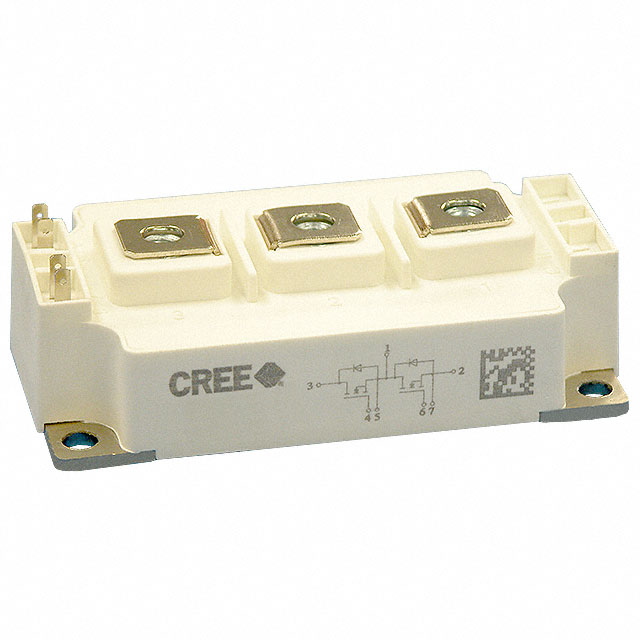

CAS120M12BM2
MOSFET 2N-CH 1200V 193A MODULE
CAS120M12BM2 Hakkında
Wolfspeed tarafından üretilen CAS120M12BM2, Silicon Carbide (SiC) teknolojisi ile tasarlanmış 1200V 193A kapasiteli N-Channel Half Bridge MOSFET modülüdür. Yüksek voltaj ve akım işletme gereksinimleri olan endüstriyel uygulamalarda kullanılmaktadır. Düşük RDS(on) değeri (16mOhm @ 120A, 20V) ile enerji kaybını minimize eder. Şasiye monte tipi kasa tasarımı ile güç dağıtımı ve termal yönetimi için optimize edilmiştir. -40°C ile +150°C arasında çalışabilir. Elektriksel araçlar, endüstriyel konvertörler, kaynak cihazları ve yüksek frekanslı anahtarlama uygulamalarında yaygın olarak yer almaktadır. Maximum 925W güç kapasitesi ile zorlu çalışma koşullarında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 193A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 378nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 6470pF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 925W |
| Rds On (Max) @ Id, Vgs | 16mOhm @ 120A, 20V |
| Supplier Device Package | Module |
| Vgs(th) (Max) @ Id | 2.6V @ 6mA (Typ) |
