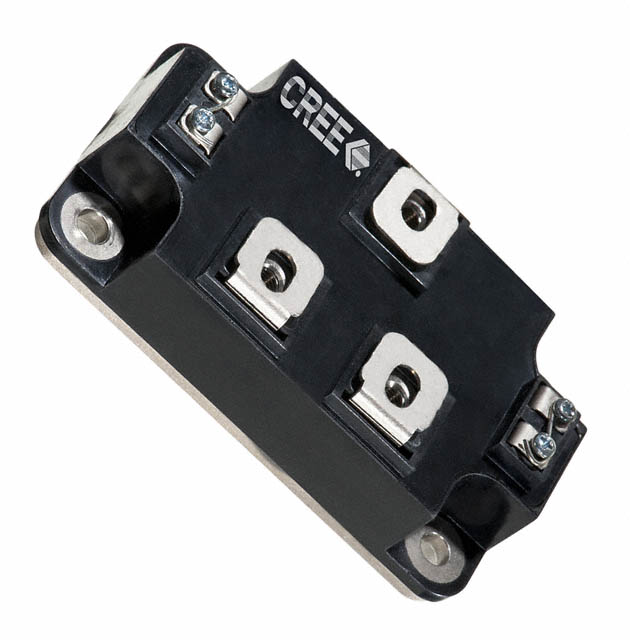

CAS100H12AM1
MOSFET 2N-CH 1200V 168A MODULE
CAS100H12AM1 Hakkında
CAS100H12AM1, Wolfspeed tarafından üretilen 1200V/168A kapasiteli N-Channel MOSFET modülüdür. Half-bridge konfigürasyonunda tasarlanan bu bileşen, yüksek voltaj uygulamalarında anahtar görevi görmek için geliştirilmiştir. 20mOhm on-resistance (RDS(on)) değeri ile düşük iletim kayıpları sağlar. Chassis mount modül paketi ile endüstriyel sistemlere entegre edilebilir. Maksimum 568W güç dağıtımı kapasitesine sahiptir. 3.1V gate threshold voltajı hızlı anahtarlama özellikleri destekler. Üretim durumu obsolete olmasına rağmen, sistem yükseltmeleri ve yedek parça uygulamalarında kullanılabilir. Güç dönüştürme, motor kontrol ve enerji yönetim sistemlerinde yaygın olarak yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 168A |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Input Capacitance (Ciss) (Max) @ Vds | 9500pF @ 800V |
| Mounting Type | Chassis Mount |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 568W |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 20A, 20V |
| Supplier Device Package | Module |
| Vgs(th) (Max) @ Id | 3.1V @ 50mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
