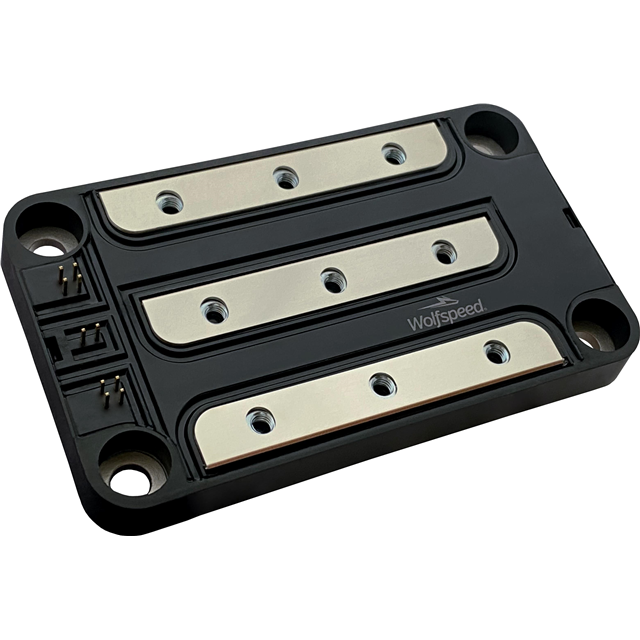

CAB760M12HM3
1.2 KV, 760A HIGH PERFORMANCE SI
CAB760M12HM3 Hakkında
CAB760M12HM3, Wolfspeed tarafından üretilen 1.2 KV (1200V) Silicon Carbide (SiC) N-Channel Half-Bridge MOSFET modülüdür. 760A sürekli dren akımı kapasitesi ile yüksek güç uygulamaları için tasarlanmıştır. 1.73 mOhm maksimum on-state direnci (Rds) ile düşük kaybetme sağlar. 2724 nC gate charge ve 79.4 nF input capacitance özellikleri hızlı anahtarlamayı destekler. -40°C ile 175°C arasında çalışan bu modül, DC-DC dönüştürücüler, invertörler, elektrikli araç sürücüleri ve endüstriyel güç yönetimi sistemlerinde kullanılır. Chassis mount konfigürasyonu ile güç uygulamalarında verimli ısı yönetimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1015A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 2724nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 79.4nF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 1.73mOhm @ 760A, 15V |
| Supplier Device Package | Module |
| Vgs(th) (Max) @ Id | 3.6V @ 280mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
