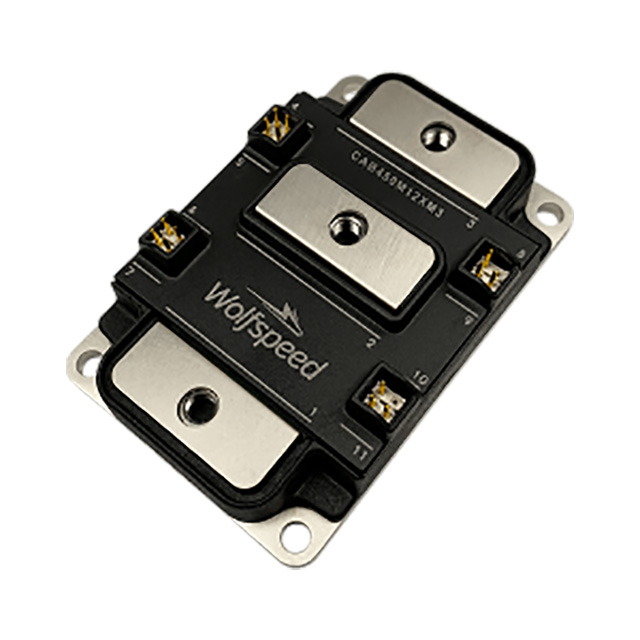

CAB450M12XM3
1.2KV 450A SIC HALF BRIDGE MOD
CAB450M12XM3 Hakkında
CAB450M12XM3, Wolfspeed tarafından üretilen 1.2kV 450A kapasiteli Silicon Carbide (SiC) Half Bridge MOSFET modülüdür. İki N-Channel transistörden oluşan bu modül, 850W maksimum güç işleme kapasitesine sahiptir. Düşük RDS(on) değeri (3.7mOhm @ 450A, 15V) ile yüksek akım uygulamalarında verimli çalışır. -40°C ile 175°C arasındaki çalışma sıcaklık aralığında güvenilir performans sunar. Şasi montajlı konfigürasyonuyla endüstriyel güç dönüştürme, inverter ve motor sürücü uygulamalarında kullanılır. SiC teknolojisi sayesinde daha hızlı anahtarlamaya ve düşük kayıplara olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 450A |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 1330nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 38000pF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 850W |
| Rds On (Max) @ Id, Vgs | 3.7mOhm @ 450A, 15V |
| Supplier Device Package | Module |
| Vgs(th) (Max) @ Id | 3.6V @ 132mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
