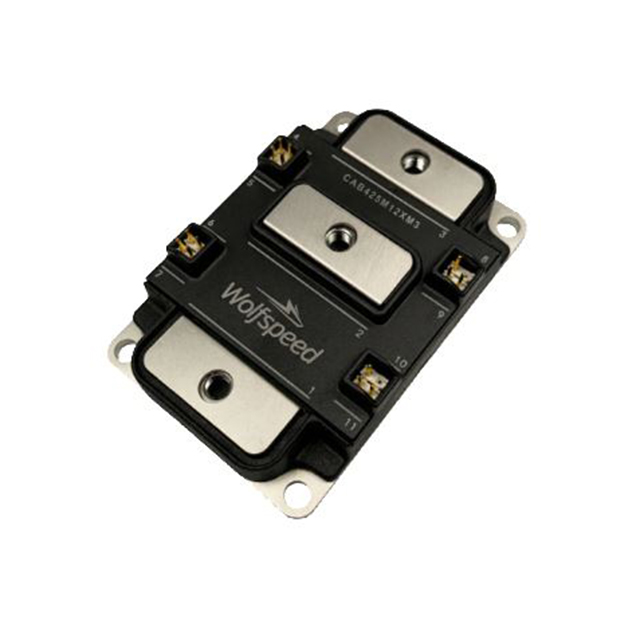

CAB425M12XM3
1.2KV, 425A SWITCHING LOSS OPTIM
CAB425M12XM3 Hakkında
CAB425M12XM3, Wolfspeed tarafından üretilen 1.2KV 425A kapasiteli yarı iletken transistör modülüdür. Silicon Carbide (SiC) teknolojisine dayanan bu bileşen, Half Bridge konfigürasyonunda 2 N-Channel FET içermektedir. 450A sürekli dren akımı, 4.2mOhm maksimum on-state direnci ve düşük gate charge özellikleri ile yüksek frekans anahtarlama uygulamalarında enerji kaybını azaltır. Chassis Mount tipi metal muhafaza ile soğutma sistemi entegrasyonu kolaylaştırılmıştır. -40°C ile 175°C arasında güvenli çalışma alanına sahip bu modül, endüstriyel güç dönüştürme, motor kontrol, invertör ve UPS sistemlerinde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 450A |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 1135nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 30.7nF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 50mW |
| Rds On (Max) @ Id, Vgs | 4.2mOhm @ 425A, 15V |
| Vgs(th) (Max) @ Id | 3.6V @ 115mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
