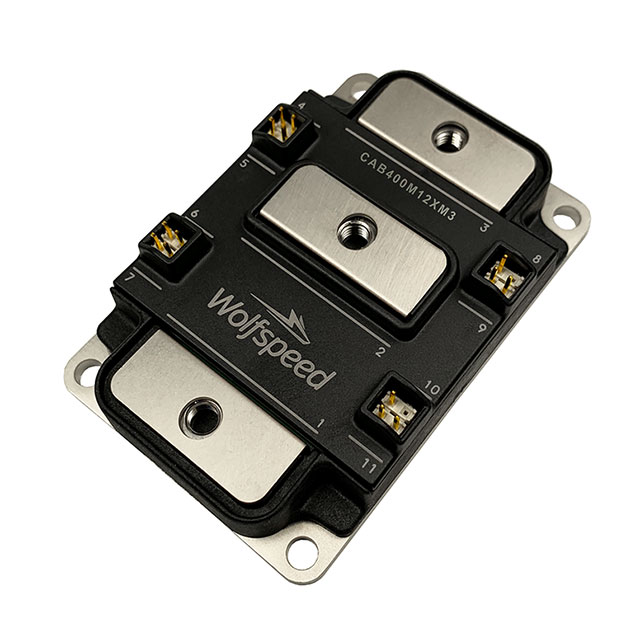

CAB400M12XM3
MOSFET 2 N-CH 1200V MODULE
CAB400M12XM3 Hakkında
CAB400M12XM3, Wolfspeed tarafından üretilen 1200V Silicon Carbide (SiC) tabanlı dual N-Channel MOSFET modülüdür. Chassis mount tipi bu modül, 395A sürekli dren akımı kapasitesi ile yüksek güç uygulamalarında kullanılır. 5.3mOhm düşük on-direnç değeri ile enerji kaybını minimize eder. -40°C ile 175°C arasında çalışabilen bu bileşen, endüstriyel konvertörler, güç kaynakları ve elektrikli araç uygulamalarında tercih edilir. 1200V drain-source voltajı ile katı elektrik izolasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 395A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 908nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 2450pF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 5.3mOhm @ 400A, 15V |
| Vgs(th) (Max) @ Id | 3.6V @ 92mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
