Transistörler - FET, MOSFET - Diziler
CAB016M12FM3

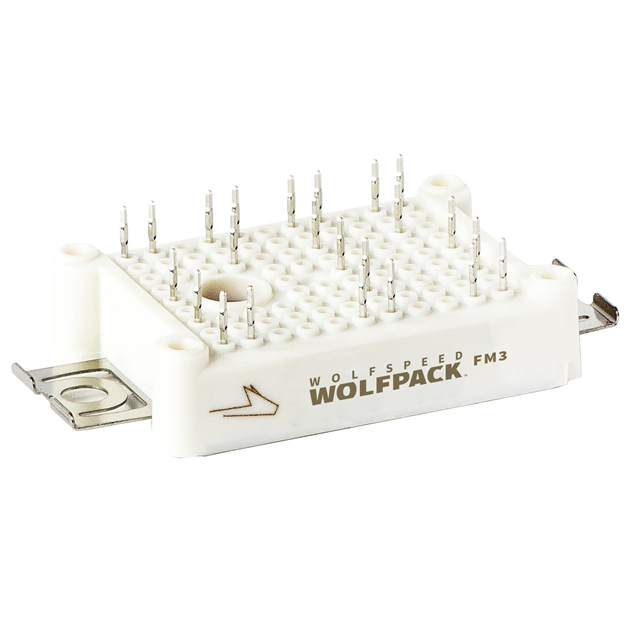

MOSFET 2 N-CH 1.2KV 78A MODULE
CAB016M12FM3 Hakkında
CAB016M12FM3, Wolfspeed tarafından üretilen 1.2kV Silicon Carbide (SiC) MOSFET modülüdür. 2 N-Channel (Half Bridge) konfigürasyonunda tasarlanmış olan bu bileşen, 78A sürekli drain akımı ve 21.3mOhm RDS(on) değeriyle güç elektroniği uygulamalarında kullanılır. -40°C ile 150°C arasında çalışabilen modül, yüksek voltaj anahtarlama devreleri, invertörler, motor kontrol sistemleri ve güç dönüştürücülerde tercih edilir. Düşük gate charge (236nC) sayesinde hızlı anahtarlama performansı sağlar. Chassis mount paket türüyle endüstriyel ve ticari uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 78A |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 236nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 6.6nF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 10mW |
| Rds On (Max) @ Id, Vgs | 21.3mOhm @ 80A, 15V |
| Vgs(th) (Max) @ Id | 3.6V @ 23mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
