Transistörler - FET, MOSFET - Diziler

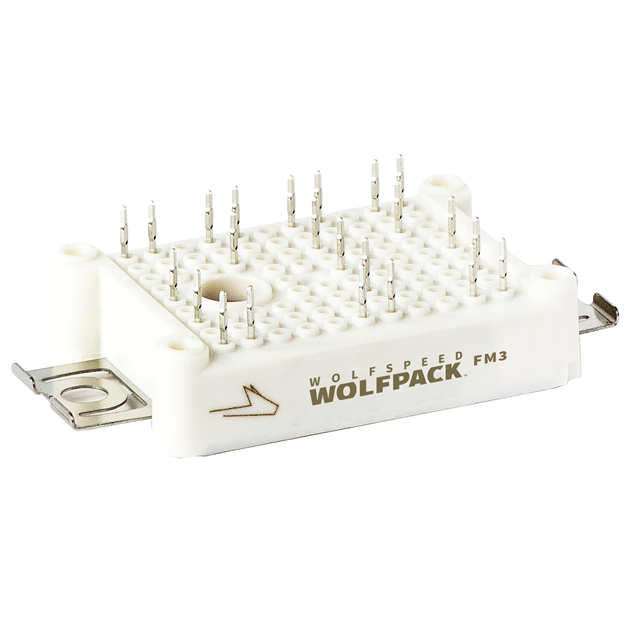

CAB011M12FM3
1200V SIC H-BRIDGE MODULE
CAB011M12FM3 Hakkında
CAB011M12FM3, Wolfspeed tarafından üretilen 1200V Silicon Carbide (SiC) H-Bridge modülüdür. 2 adet N-Channel FET içeren bu yarım köprü modülü, yüksek voltaj uygulamalarında anahtarlama ve güç dönüştürme işlevlerini gerçekleştirir. 105A sürekli drenaj akımı kapasitesine sahip olan komponent, 14mΩ on-state direnci ile verimli güç iletimini sağlar. -40°C ile 150°C arasında çalışan modül, endüstriyel sürücüler, inverterler, elektrikli araç şarj sistemleri ve yenilenebilir enerji uygulamalarında kullanılır. Chassis mount yapısı ile güvenli mekanik bağlantı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 105A |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 324nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 10.3nF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 10mW |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 100A, 15V |
| Vgs(th) (Max) @ Id | 3.6V @ 35mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
