Transistörler - FET, MOSFET - Diziler

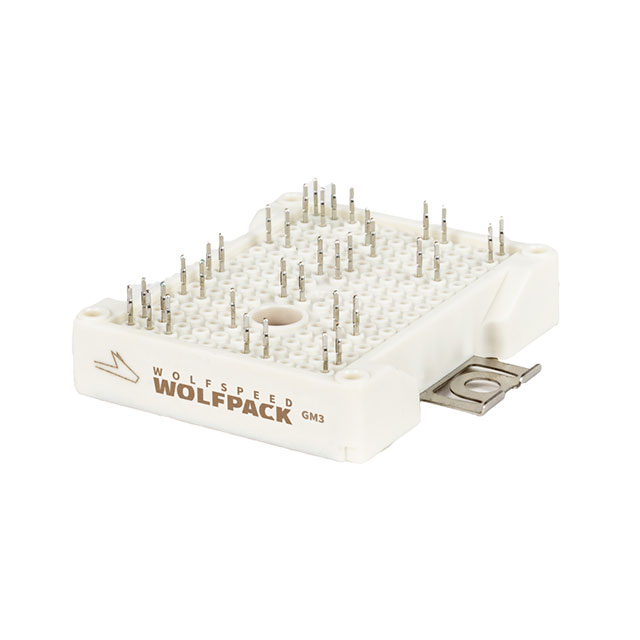

CAB008A12GM3
1200V 2B HALF-BRIDGE, ALN
CAB008A12GM3 Hakkında
Wolfspeed CAB008A12GM3, 1200V derecesinde çalışan Silicon Carbide (SiC) tabanlı Half-Bridge MOSFET modülüdür. İki N-Channel transistörden oluşan bu dizi, 182A sürekli drenaj akımı (Id @ 25°C) ile yüksek akım uygulamalarında kullanılır. 10.4mOhm (150A, 15V koşullarında) On-state resistance (RDS(on)) değeri ile verimli enerji transferi sağlar. Gate charge 472nC @ 15V, threshold voltajı 3.6V @ 46mA olup, -40°C ile 150°C arası sıcaklık aralığında çalışabilir. Chassis mount paket tipinde sunulan bu modül, güç dönüştürme sistemleri, invertörler, motor sürücüler ve endüstriyel enerji yönetimi uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 182A (Tj) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 472nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 13.6nF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 10mW (Tc) |
| Rds On (Max) @ Id, Vgs | 10.4mOhm @ 150A, 15V |
| Vgs(th) (Max) @ Id | 3.6V @ 46mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
