Transistörler - FET, MOSFET - Diziler

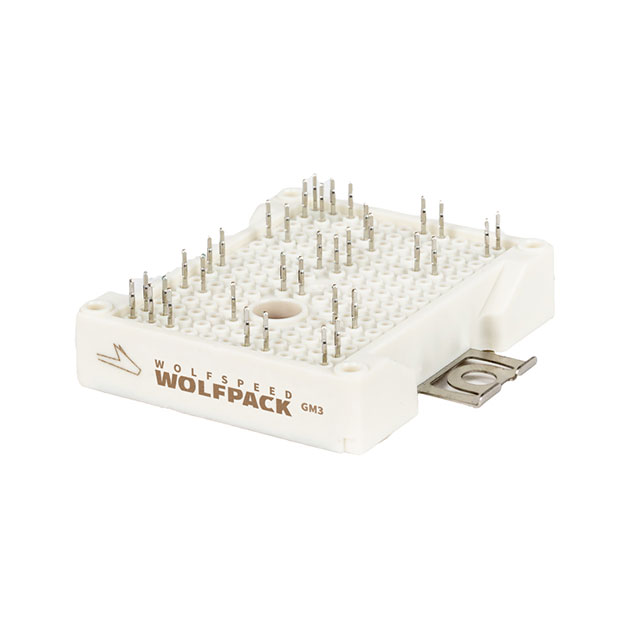

CAB006A12GM3
1200V 2B HALF-BRIDGE,ALN
CAB006A12GM3 Hakkında
CAB006A12GM3, Wolfspeed tarafından üretilen 1200V Silicon Carbide (SiC) yarı iletken teknolojisine dayalı bir Half-Bridge MOSFET dizisi modülüdür. 200A sürekli drenaj akımı ve 6.9mOhm On-state direnç değerleriyle tasarlanmıştır. Module formunda chassis mount konfigürasyonunda sunulan bu komponent, düşük kapı yükü (708nC @ 15V) ve düşük input kapasitansı (20.4nF @ 800V) özellikleriyle hızlı anahtarlama işlemleri gerçekleştirebilir. -40°C ile 150°C arasında çalışma sıcaklığında kullanılabilen bu transistör dizisi, endüstriyel inverter uygulamaları, güç dönüştürücüler, motorlar sürücüleri ve yüksek voltajlı DC-DC konverterleri gibi alanlarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 200A (Tj) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 708nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 20.4nF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 10mW (Tc) |
| Rds On (Max) @ Id, Vgs | 6.9mOhm @ 200A, 15V |
| Vgs(th) (Max) @ Id | 3.6V @ 69mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
