Transistörler - Bipolar (BJT) - Diziler

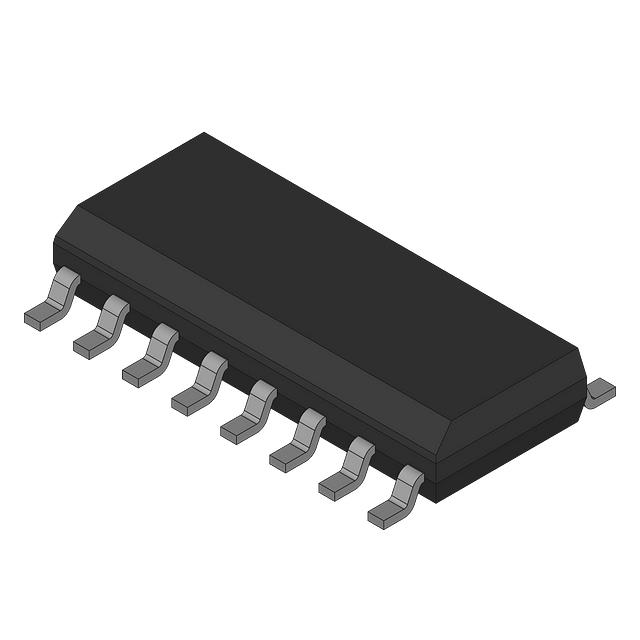

CA3096CM
3 NPN, 2 PNP TRANSISTOR ARRAY
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 16-SOIC
- Seri / Aile Numarası
- CA3096
CA3096CM Hakkında
CA3096CM, Rochester Electronics tarafından üretilen entegre transistör dizisidir. Tek bir pakette 3 adet NPN ve 2 adet PNP transistör barındırır. 16-SOIC yüzey monte paket ile tasarlanmıştır. Maksimum 50mA collector akımı ve 200mW güç tüketimine sahiptir. DC akım kazancı (hFE) 1mA, 5V koşullarında 100 minimum değeri ile sağlanır. 335MHz transition frequency ile RF ve yüksek hızlı anahtarlama uygulamalarında kullanılabilir. -55°C ile 125°C arasında güvenilir çalışma sağlar. Ses amplifikatörleri, sinyal işleme, ön kuvvetlendirici (preamp) ve genel amaçlı analog devrelerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA, 10mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V, 30 @ 100µA, 5V |
| Frequency - Transition | 335MHz, 6.8MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Part Status | Active |
| Power - Max | 200mW |
| Supplier Device Package | 16-SOIC |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 1mA, 10mA, 400mV, 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 24V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
