Transistörler - Bipolar (BJT) - Diziler

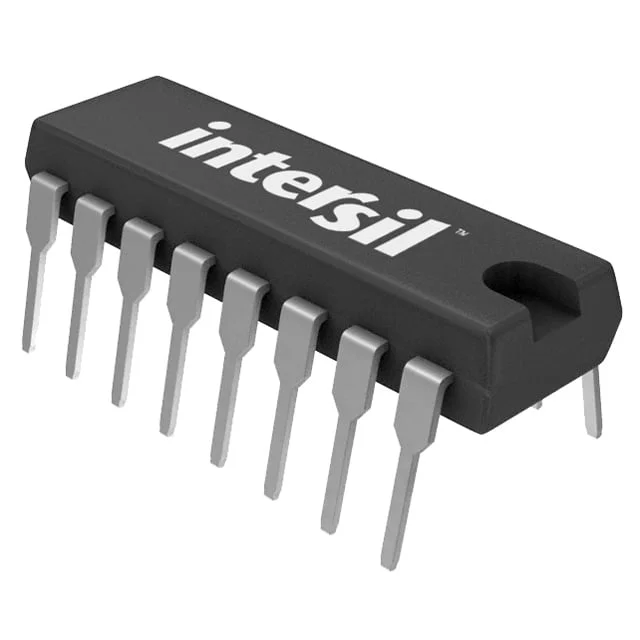

CA3083Z
TRANS 5NPN 15V 0.1A 16DIP
- Paket/Kılıf
- 16-PDIP
- Seri / Aile Numarası
- CA3083
CA3083Z Hakkında
CA3083Z, Intersil tarafından üretilen 5 NPN transistör dizisini içeren bir entegre devredir. 16 pinli DIP paketinde sunulan bu komponent, 15V maksimum kolektör-emitter gerilimi ile çalışabilir ve her transistör 100mA'a kadar kollektör akımını destekler. 450MHz transition frequency ile orta frekanslı uygulamalarda kullanılabilir. Maksimum güç tüketimi 500mW'tır. DC akım kazancı (hFE) 50mA kollektör akımında ve 3V Vce'de minimum 40'tır. Saturation voltajı 5mA taban akımında 700mV'tir. Through-hole montaj tipi ile PCB'ye doğrudan lehimleme gerektirir. 150°C çalışma sıcaklığına kadar dayanabilir. Entegre dizi formatı nedeniyle space-constrained uygulamalarda tercih edilir. Günümüzde obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 10µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 50mA, 3V |
| Frequency - Transition | 450MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | 16-PDIP |
| Transistor Type | 5 NPN |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
