Transistörler - Bipolar (BJT) - Diziler

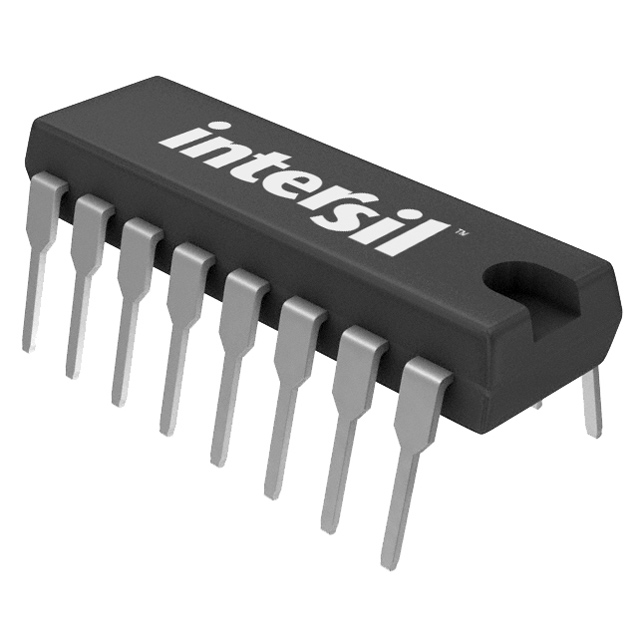

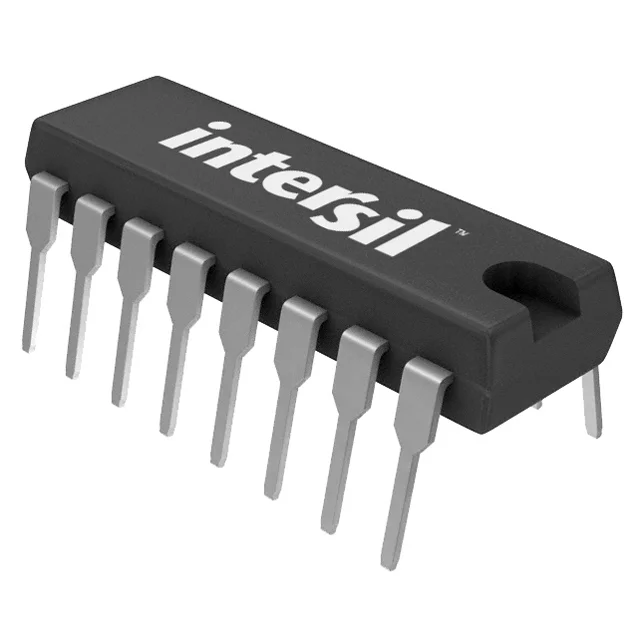

CA3083
TRANS 5NPN 15V 0.1A 16DIP
- Paket/Kılıf
- 16-PDIP
- Seri / Aile Numarası
- CA3083
CA3083 Hakkında
CA3083, Intersil tarafından üretilen 5 adet NPN transistörün bir arada bulunduğu entegre transistör dizisidir. 16-pin DIP paket içinde sunulan bu komponent, analog sinyal işleme, anahtarlama uygulamaları ve düşük güç tüketimli elektronik devrelerinde kullanılır. 100mA maksimum kollektör akımı, 450MHz transition frekansı ve 15V kollektör-emitter gerilim desteği ile orta seviye amplifikasyon uygulamalarına uygundur. Diyafraksi ölçü, alarm sistemleri, ses amplifikatörleri ve kontrol devrelerinde yaygın olarak tercih edilmiştir. Through-hole montaj tipi ile eski ve yeni tasarımlarda kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 10µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 50mA, 3V |
| Frequency - Transition | 450MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | 16-PDIP |
| Transistor Type | 5 NPN |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
