Diyotlar - Doğrultucular - Tekil

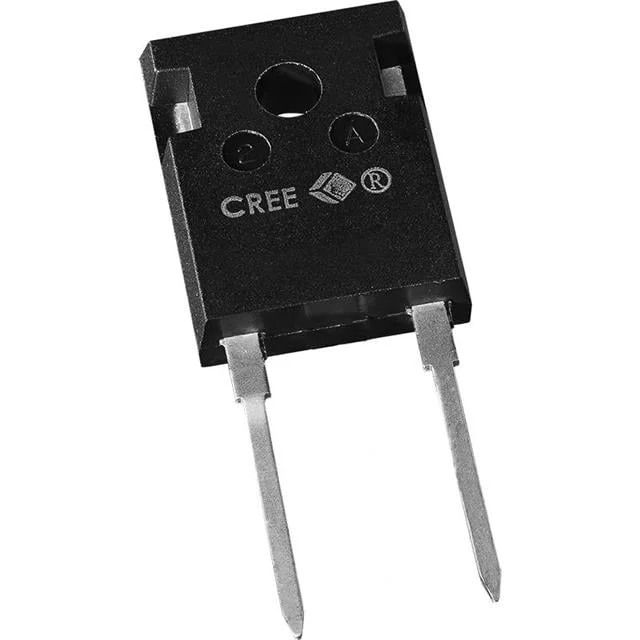

C4D40120H
40A 1200V SIC SCHOTTKY DIODE
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- C4D40120H
C4D40120H Hakkında
C4D40120H, Wolfspeed tarafından üretilen 1200V/40A kapasiteli Silicon Carbide Schottky diyottur. TO-247-2 paketinde sunulan bu bileşen, 128A ortalama doğrultma akımı ve 1.8V iletkenim gerilimine sahiptir. Recovery time yoktur, bu da yüksek frekanslı uygulamalarda anahtarlama kayıplarını minimize eder. -55°C ile 175°C arasında çalışan bu diyot, güç kaynakları, UPS sistemleri, PV inverterler ve endüstriyel uygulamalarda doğrultucu elemanı olarak kullanılır. SiC teknolojisi sayesinde düşük ters akım (1200V'de 300µA) ve iyileştirilmiş verimlilik sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2809pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 128A (DC) |
| Current - Reverse Leakage @ Vr | 300 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 40 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
