Diyotlar - Doğrultucular - Tekil

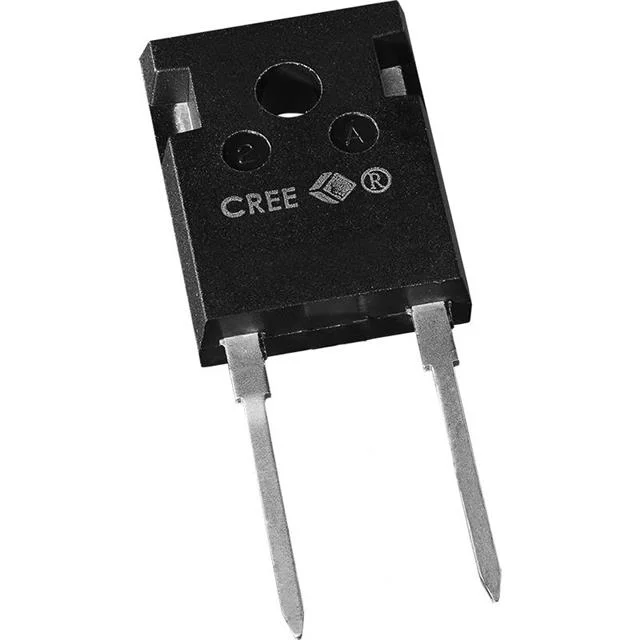

C4D30120H
30A 1200V SIC SCHOTTKY DIODE
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- C4D30120H
C4D30120H Hakkında
C4D30120H, Wolfspeed tarafından üretilen 30A nominal akım kapasitesi ve 1200V ters voltaj derecelendirmesine sahip Silicon Carbide Schottky diyottur. TO-247-2 paketinde sunulan bu bileşen, yüksek voltaj uygulamalarında doğrultma ve anahtarlama görevleri için tasarlanmıştır. 1.8V maksimum forward voltage düşüşü ile düşük konduktif kayıplara sahip olup, hızlı komütasyon özelliği sayesinde switching uygulamalarında verimliliği arttırır. -55°C ile 175°C arasında çalışabilen bu diyot, güç elektronikleri, invertörler, AC/DC konverterler ve endüstriyel sürücü sistemlerinde yaygın olarak kullanılmaktadır. 250µA ters kaçak akımı ile güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2177pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 94A (DC) |
| Current - Reverse Leakage @ Vr | 250 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
