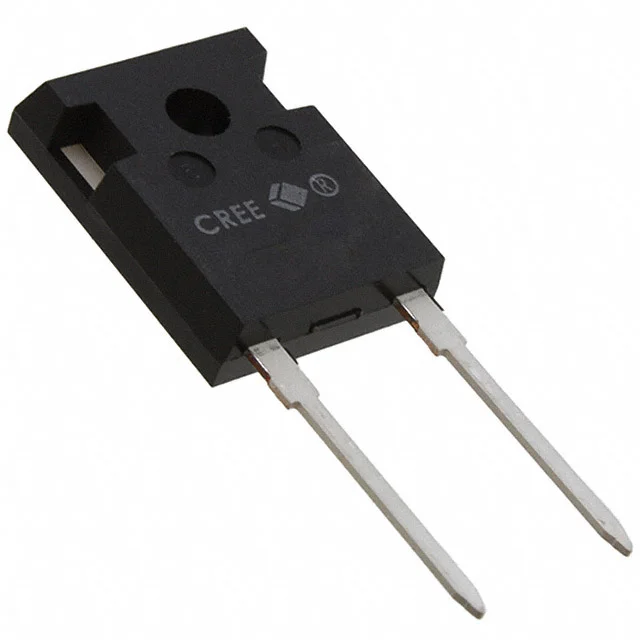

C3D25170H
DIODE SCHOTTKY 1.7KV 26.3A TO247
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- C3D25170H
C3D25170H Hakkında
C3D25170H, Wolfspeed tarafından üretilen 1.7kV Silicon Carbide Schottky doğrultma diyotudur. 26.3A DC ortalama doğrultulmuş akım kapasitesi ile güç elektronik uygulamalarında kullanılır. TO-247-2 paketinde sunulan bu diyot, 2.5V maksimum ileri gerilim düşüşü ile düşük kayıp yönetimi sağlar. Sıfır ters kurtarma zamanı (trr) özellikleri sayesinde yüksek frekans anahtarlama devrelerinde verimli çalışır. -55°C ile 175°C arasında çalışan diyot, güç kaynakları, invertörler, motor kontrol sistemleri ve endüstriyel uygulamalarda doğrultma işleminde tercih edilir. Bileşen uzun ömürlü performans ve güvenilir çalışma için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2079pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 26.3A (DC) |
| Current - Reverse Leakage @ Vr | 100 µA @ 1700 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1700 V |
| Voltage - Forward (Vf) (Max) @ If | 2.5 V @ 25 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
