Diyotlar - Doğrultucular - Tekil
C3D1P7060Q

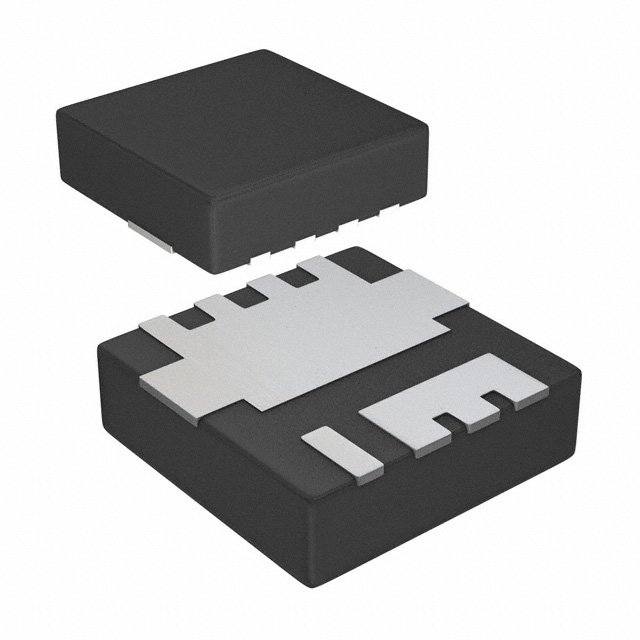

DIODE SCHOTTKY 600V 1.7A 10PQFN
- Üretici
- Wolfspeed
- Paket/Kılıf
- 10-PowerTQFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- C3D1P7060Q
C3D1P7060Q Hakkında
C3D1P7060Q, Wolfspeed tarafından üretilen Silicon Carbide (SiC) Schottky diyottur. 600V ters gerilim ve 1.7A ortalama doğrultulmuş akım kapasitesine sahiptir. 0 ns recovery time özelliği ile düşük anahtarlama kayıpları sağlar. 10-PowerTQFN surface mount paketinde sunulan bu bileşen, güç elektroniği uygulamalarında, anahtarlamalı güç kaynakları (SMPS), invertörler ve motor sürücülerinde kullanılır. -55°C ile 160°C arasında çalışma aralığına ve 1MHz'de 100pF kapasitansına sahiptir. Schottky diyot yapısı sayesinde düşük ileri gerilim düşüşü (1.7V @ 1.7A) ve hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 100pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 9.7A (DC) |
| Current - Reverse Leakage @ Vr | 50 µA @ 600 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 160°C |
| Package / Case | 10-PowerTQFN |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | 10-Power QFN (3.3x3.3) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 1.7 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
