C3D10170H

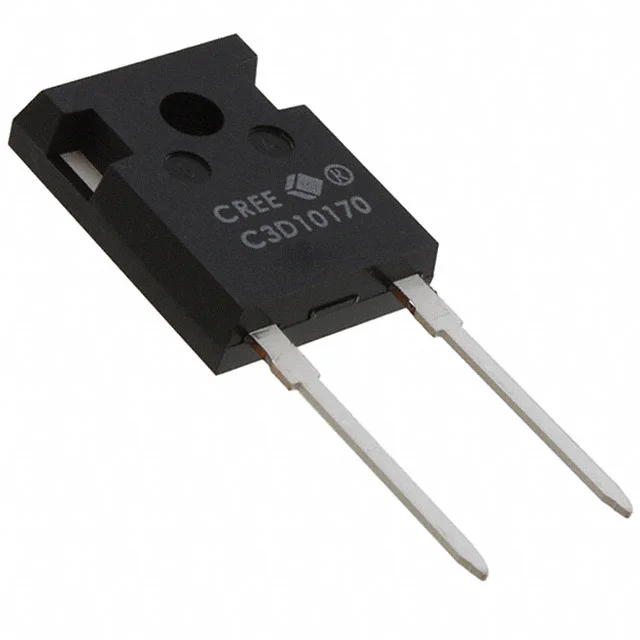

DIODE SCHOTTKY 1.7KV 14.4A TO247
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- C3D10170H
C3D10170H Hakkında
C3D10170H, Wolfspeed tarafından üretilen Silicon Carbide (SiC) Schottky diyotudur. 1700V ters gerilim ve 14.4A ortalama doğrultma akımı kapasitesine sahip bu komponent, yüksek voltaj uygulamalarında hızlı anahtarlama ve düşük ileri gerilim düşüşü sağlar. Reverse Recovery Time'ı sıfırdır, bu da anahtarlama kayıplarını minimize eder. TO-247-2 paketinde sunulan komponent, -55°C ile 175°C sıcaklık aralığında çalışır. Endüstriyel güç dönüştürme, enerji yönetimi, şarj sistemleri ve yüksek frekans anahtarlama devreleri gibi uygulamalarda kullanılır. Bileşen artık üretimde değildir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 827pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 14.4A (DC) |
| Current - Reverse Leakage @ Vr | 60 µA @ 1700 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1700 V |
| Voltage - Forward (Vf) (Max) @ If | 2 V @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
