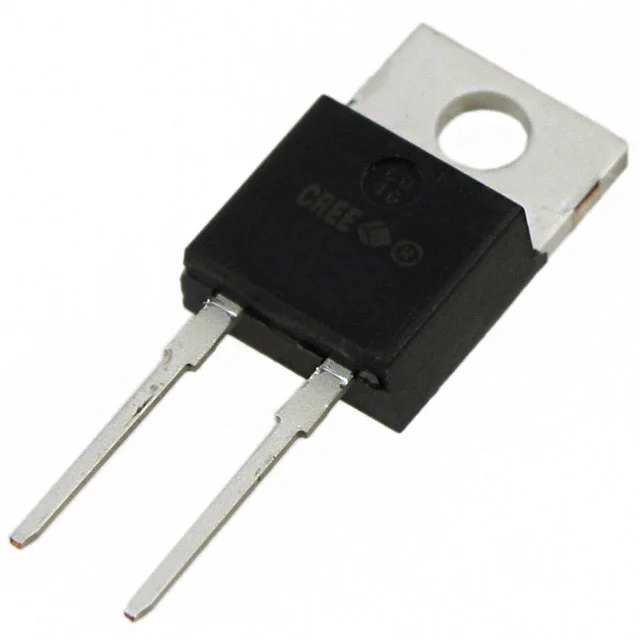

C3D08065I
DIODE SCHOTTKY 650V 8A TO220-2
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-220-2 Isolated Tab
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- C3D08065I
C3D08065I Hakkında
C3D08065I, Wolfspeed tarafından üretilen Silicon Carbide (SiC) Schottky diyotudur. 650V ters gerilim dayanımı ve 8A nominal akım kapasitesi ile yüksek güç uygulamalarında kullanılmak üzere tasarlanmıştır. TO-220-2 through-hole paketinde sunulan bu bileşen, 1.8V (8A'de) ön yönlü gerilim düşüşü ile verimli doğrultma sağlar. Sıfır reverse recovery time karakteristiği sayesinde anahtarlama uygulamalarında enerji kayıplarını minimize eder. -55°C ile +175°C arasında çalışan bu diyot, güç kaynakları, DC-DC dönüştürücüler, invertörler ve yüksek frekanslı anahtarlama devreleri gibi uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 441pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 16.5A (DC) |
| Current - Reverse Leakage @ Vr | 60 µA @ 650 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-220-2 Isolated Tab |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-220-2 Isolated Tab |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 8 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
