Diyotlar - Doğrultucular - Tekil

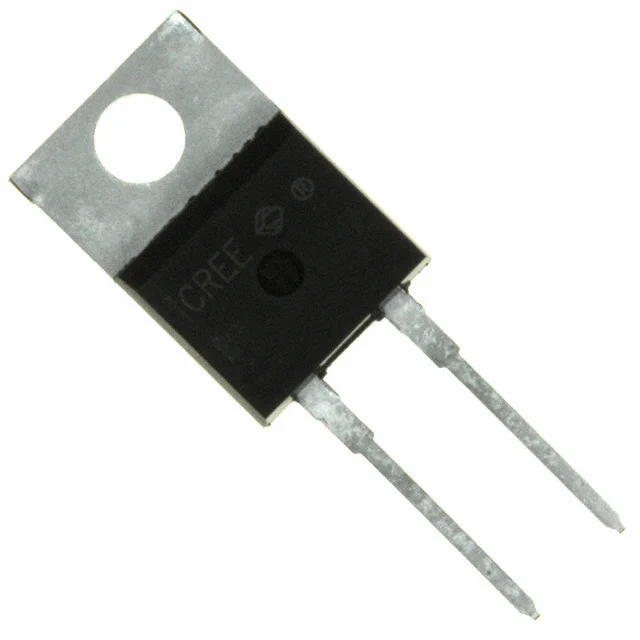

C3D06065I
DIODE SCHOTTKY 650V 13A TO220-2
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-220-2 Isolated Tab
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- C3D06065I
C3D06065I Hakkında
C3D06065I, Wolfspeed tarafından üretilen 650V 13A kapasiteli Silicon Carbide Schottky diyottur. TO-220-2 Isolated Tab paketinde sunulan bu diyot, yüksek voltaj uygulamalarında doğrultucu olarak kullanılır. 1.7V maksimum forward voltajı ve 50µA ters kaçak akımı ile verimli çalışır. Reverse Recovery Time'ı 0ns olup hızlı anahtarlama işlemleri için uygundur. -55°C ile 175°C arasında stabil şekilde çalışabilen bu komponent, güç kaynakları, invertörler, motor sürücüleri ve yüksek frekanslı uygulamalarda tercih edilir. Through Hole montaj tipi sayesinde geleneksel PCB tasarımlarında kolayca entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 295pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 13A (DC) |
| Current - Reverse Leakage @ Vr | 50 µA @ 650 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-220-2 Isolated Tab |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-220-2 Isolated Tab |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 6 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
