Zener Diyotlar - Tekil

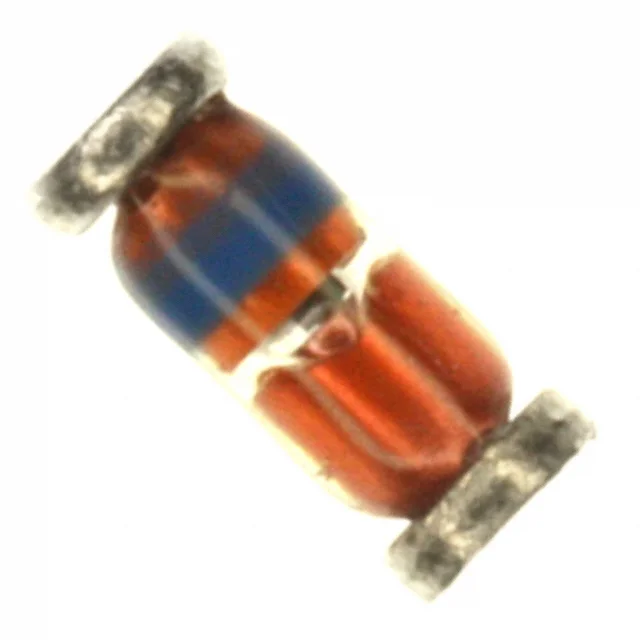

BZV55C6V8-TP
DIODE ZENER 6.8V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- BZV55C6V8
BZV55C6V8-TP Hakkında
BZV55C6V8-TP, Micro Commercial Components tarafından üretilen 6.8V nominal gerilimli zener diyottur. 500mW güç kapasitesi ile tasarlanmış, Mini MELF (DO-213AC/SOD-80) yüzey montaj paketinde sunulmaktadır. Ters gerilim kaçak akımı 3V'de maksimum 100nA, dinamik impedansı 8Ω'dur. -55°C ile 150°C arasında çalışmaya uygundur. Voltaj regülasyonu, aşırı gerilim koruması ve devreli güç kaynakları gibi uygulamalarda kullanılır. ±6% voltaj toleransı ile sabit 6.8V referans gerilimi sağlar. Düşük güçlü elektronik devreler, analog sensör kondisyonlaması ve lojik seviyeleri koruma uygulamalarında tercih edilir. (Not: Bu ürün kullanım dışıdır)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 3 V |
| Impedance (Max) (Zzt) | 8 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±6% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 6.8 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
