Zener Diyotlar - Tekil

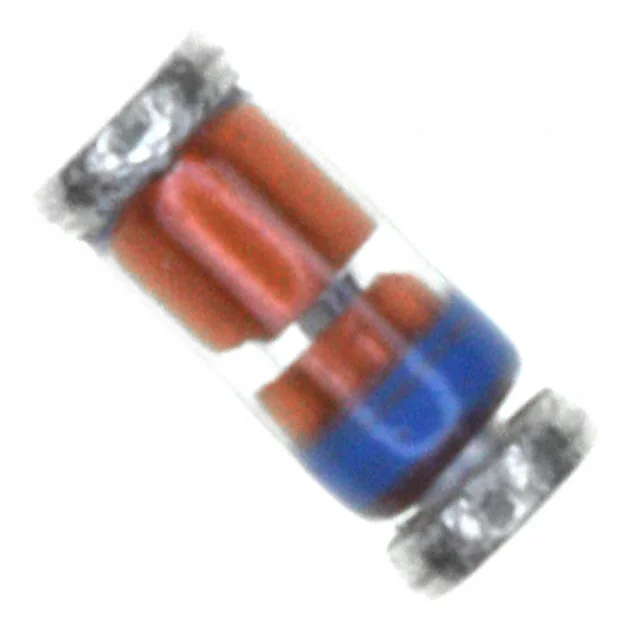

BZV55C3V6-TP
DIODE ZENER 3.6V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- BZV55C3V6
BZV55C3V6-TP Hakkında
BZV55C3V6-TP, Micro Commercial Components tarafından üretilen 3.6V nominal gerilime sahip bir zener diyottur. 500mW güç kapasitesine ve Mini MELF (DO-213AC) yüzey monte paketine sahiptir. Bu bileşen voltaj regülasyonu, ters gerilim koruması ve voltaj referans uygulamalarında kullanılır. 85Ω maksimum empedans ve ±6% tolerans ile belirtilmiştir. -55°C ile 150°C arasında çalışabilen bu diyot, 1V'de 2µA ters sızıntı akımı karakteristiğine sahiptir. Kompakt boyutu ve yüzey monte tasarımı, yoğun entegre devrelerde voltaj koruma ve stabilizasyon için uygun kılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 2 µA @ 1 V |
| Impedance (Max) (Zzt) | 85 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±6% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 3.6 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
