Zener Diyotlar - Tekil

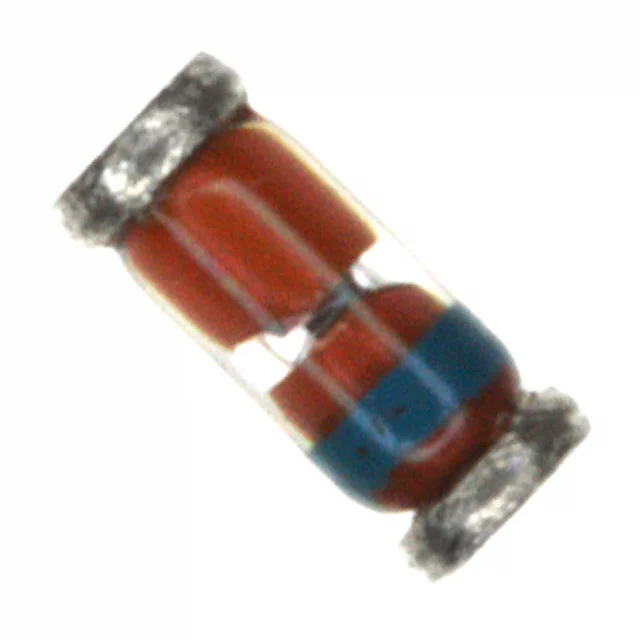

BZV55C22-TP
DIODE ZENER 22V 500MW MINI MELF
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- BZV55C22
BZV55C22-TP Hakkında
BZV55C22-TP, Micro Commercial Components tarafından üretilen 22V nominal gerilimde bir Zener diyottur. 500mW güç dağıtma kapasitesine sahip bu bileşen, Mini MELF (SOD-80) yüzey montaj paketinde sunulmaktadır. DO-213AC standardına uygun olan bu diyot, gerilim regülasyonu, koruma devreleri ve referans gerilim uygulamalarında kullanılır. -55°C ile 150°C arasında çalışır ve 55 Ohm maksimum dinamik impedans ile karakterize edilir. %6 tolerans değeri ile üretilen bileşen, 16V ters gerilimde 100nA ters sızıntı akımı gösterir. 200mA ileri akımda maksimum 1.5V ileri gerilim düşümü belirtilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 100 nA @ 16 V |
| Impedance (Max) (Zzt) | 55 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | Mini MELF |
| Tolerance | ±6% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 22 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
