Zener Diyotlar - Tekil

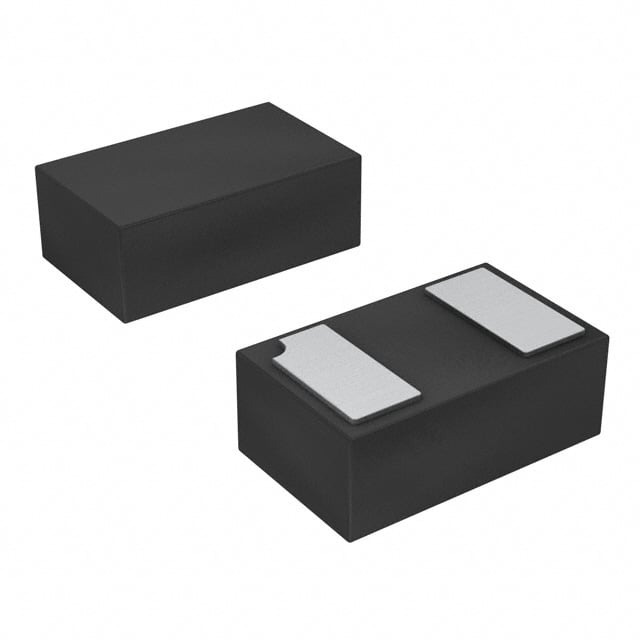

BZT52C3V9LP-7
DIODE ZENER 3.9V 250MW 2DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 0402 (1006 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- BZT52C3V9
BZT52C3V9LP-7 Hakkında
BZT52C3V9LP-7, Diodes Incorporated tarafından üretilen 3.9V nominal zener gerilimi ile çalışan tekil zener diyottur. 250mW güç kapasitesine sahip bu bileşen, 0402 (1006 Metric) yüzey montajlı paketde sunulmaktadır. -65°C ile +150°C arasında çalışabilen bu diyot, voltaj regülasyonu, aşırı voltaj koruması ve referans gerilim uygulamalarında kullanılır. Maksimum 90 Ohm empedansı ve ±5% toleransı ile hassas voltaj kontrolü gerektiren devre tasarımlarında tercih edilir. 1V'de 3µA ters sızıntı akımı ve 10mA'de 900mV ileri gerilimi ile karakterizedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 3 µA @ 1 V |
| Impedance (Max) (Zzt) | 90 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C |
| Package / Case | 0402 (1006 Metric) |
| Part Status | Active |
| Power - Max | 250 mW |
| Supplier Device Package | 2-DFN1006 |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 3.9 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
