Diyotlar - Doğrultucular - Tekil

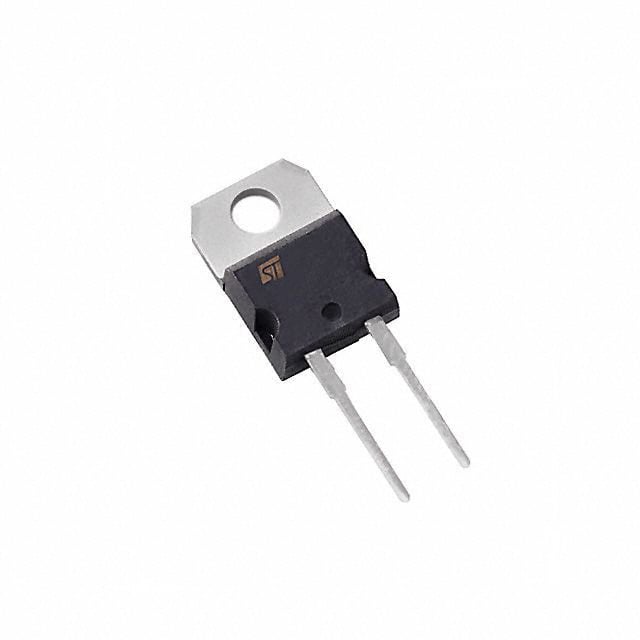

BYT12PI-1000RG
DIODE GEN PURP 1KV 12A TO220AC
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-2 Isolated Tab
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BYT12PI
BYT12PI-1000RG Hakkında
BYT12PI-1000RG, STMicroelectronics tarafından üretilen 1000V 12A kapasiteli fast recovery doğrultma diyotudur. TO-220-2 izole tab paketinde sunulan bu komponent, güç kaynakları, şarj devreleri ve endüstriyel uygulamalarda AC-DC dönüştürme işlevlerinde kullanılır. 155ns reverse recovery time ile hızlı anahtarlama gerektiren uygulamalara uyguntur. -40°C ile +150°C arasında çalışma sıcaklığına sahip olan komponent, 1.9V @ 12A forward voltage özelliği ile enerji dağılımında düşük kayıp sağlar. TO220AC paketinin Through Hole montaj özelliği sayesinde geleneksel PCB tasarımlarında kolaylıkla entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 50 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | TO-220-2 Isolated Tab |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 155 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO220AC Isolated |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.9 V @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
