Diyotlar - Doğrultucular - Tekil

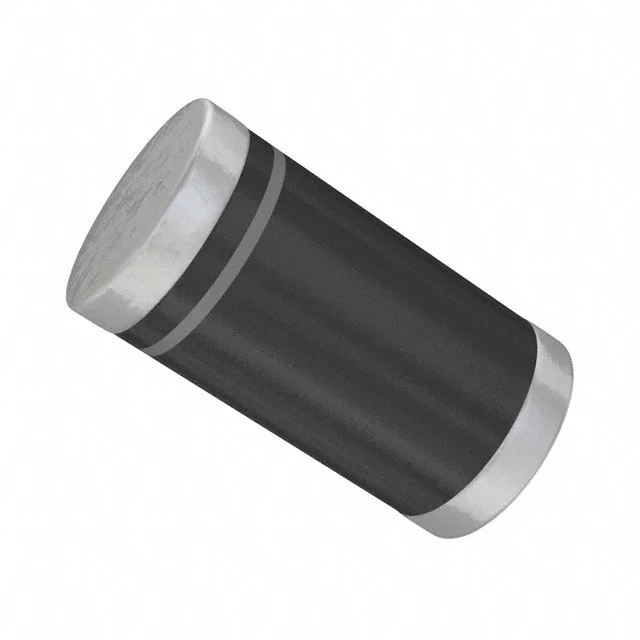

BYM11-100-E3/96
DIODE GEN PURP 100V 1A DO213AB
- Üretici
- Vishay
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BYM11-100-E3
BYM11-100-E3/96 Hakkında
BYM11-100-E3/96, Vishay tarafından üretilen genel amaçlı doğrultma diyotudur. 100V ters gerilim dayanımına sahip bu fast recovery diyot, 1A ortalama doğrultulmuş akım kapasitesine ve 150ns reverse recovery time karakteristiğine sahiptir. Surface mount DO-213AB (MELF cam gövde) paketinde sunulan komponentin maksimum ileriye gerilim düşümü 1 A'de 1.3V'tur. -65°C ile +175°C arasında çalışma sıcaklığına dayanıklı olan bu diyot, güç kaynakları, anahtarlama devreleri ve genel elektronik uygulamalarda doğrultma işlemi için kullanılır. 5µA reverse leakage current ve 15pF kapasitans değerleri sağlıklı bir tasarım için referans edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-213AB, MELF (Glass) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 150 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-213AB |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
