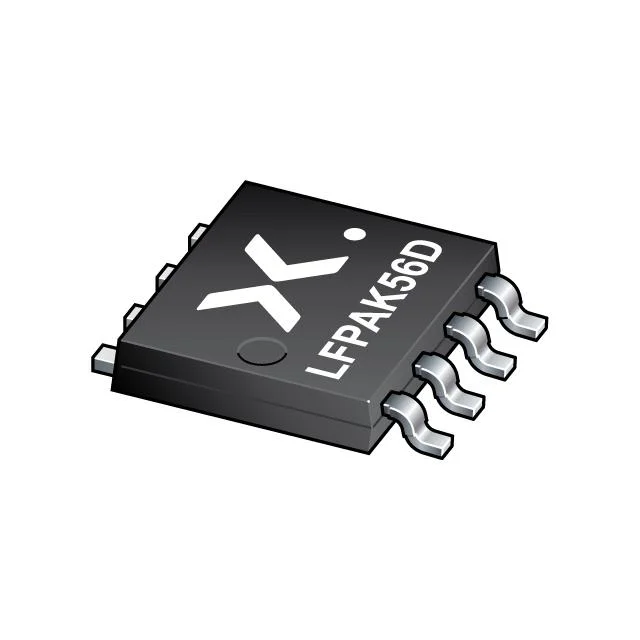

BUK9K89-100E115
NOW NEXPERIA BUK9K89-100E - POWE
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-1205
- Kategori
- Özel IC'ler
- Seri / Aile Numarası
- BUK9K89-100E
BUK9K89-100E115 Hakkında
BUK9K89-100E,115, Rochester Electronics tarafından üretilen dual N-Channel MOSFET transistör dizisidir. Logic Level Gate özelliğine sahip bu bileşen, 100V drain-source gerilimi ve 12.5A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. SOT-1205 LFPAK56 paketinde sunulan komponent, 38W maksimum güç dağıtımı sağlar. 85mOhm (10V, 5A) RDS(on) değeri ve 16.8nC gate charge karakteristiğiyle, güç elektronik uygulamalarında anahtarlama elemanı olarak kullanılır. -55°C ile 175°C arasında çalışabilen bu transistör, endüstriyel kontrol, motor sürücüleri ve DC-DC dönüştürücü uygulamalarında tercih edilir. Logic level gate özelliği, düşük gerilim kontrol sinyalleriyle doğrudan çalıştırılabilmesini sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12.5A |
| Part Status | Active |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 16.8nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1108pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1205, 8-LFPAK56 |
| Power - Max | 38W |
| Rds On (Max) @ Id, Vgs | 85mOhm @ 5A, 10V |
| Supplier Device Package | LFPAK56D |
| Vgs(th) (Max) @ Id | 2.1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
