Transistörler - FET, MOSFET - Diziler

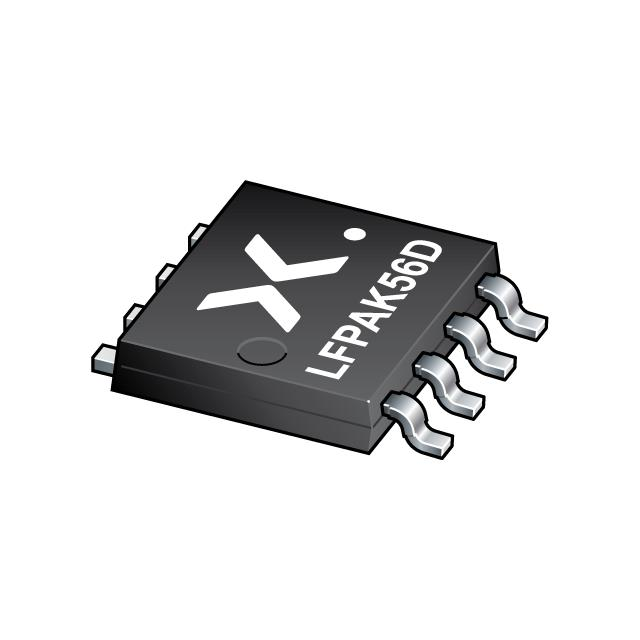

BUK7K32-100EX
BUK7K32-100E - DUAL N-CHANNEL 10
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-1205
- Seri / Aile Numarası
- BUK7K32-100E
BUK7K32-100EX Hakkında
BUK7K32-100EX, Rochester Electronics tarafından üretilen dual N-channel MOSFET transistör dizisidir. SOT-1205 (LFPAK56) paket tipinde sunulan bu bileşen, 100V drain-source gerilimi ve 29A sürekli drain akımı ile orta-yüksek güç uygulamalarında kullanılmaktadır. 27.5mOhm (10V, 5A) on-state direnci sayesinde düşük güç kaybı sağlar. -55°C ile 175°C arasında çalışma sıcaklığı aralığında stabil performans sunar. İleri seviye anahtarlama hızı ve düşük kapasitans değerleri ile motor kontrol, DC-DC konvertörler, güç yönetimi ve endüstriyel uygulamalarda tercih edilir. 64W maksimum güç kapasitesi ile compact tasarımlara uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 29A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 34nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2137pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1205, 8-LFPAK56 |
| Part Status | Active |
| Power - Max | 64W |
| Rds On (Max) @ Id, Vgs | 27.5mOhm @ 5A, 10V |
| Supplier Device Package | LFPAK56D |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
