Transistörler - FET, MOSFET - Diziler

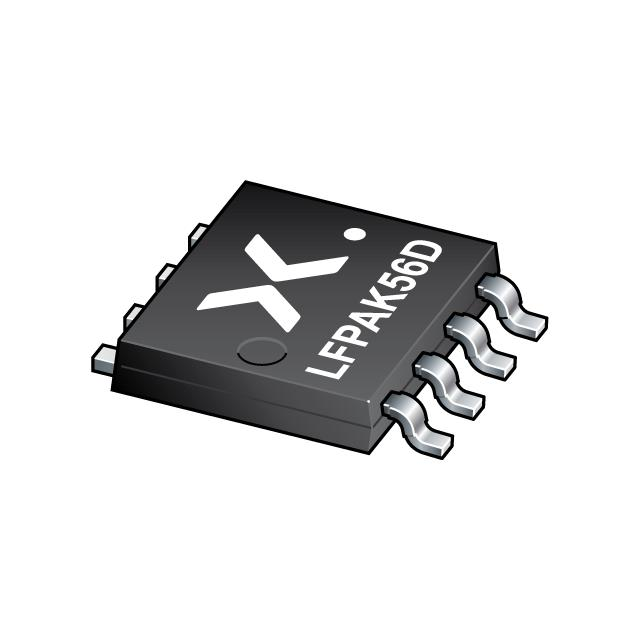

BUK7K134-100EX
BUK7K134-100E - DUAL N-CHANNEL 1
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-1205
- Seri / Aile Numarası
- BUK7K134-100E
BUK7K134-100EX Hakkında
BUK7K134-100EX, Rochester Electronics tarafından üretilen dual N-channel MOSFET transistörtür. Her bir kanal 100V Drain-Source voltajında 9.8A sürekli dren akımı sağlayabilir. 121mOhm maksimum gate-source iç direnci ile anahtarlama uygulamalarında kullanılır. Surface mount LFPAK56 paketinde sunulan bu bileşen, motor sürücüler, güç yönetimi devreleri, invertörler ve endüstriyel kontrol sistemlerinde tercih edilir. -55°C ile 175°C arasında çalışabilen bu transistör, 32W maksimum güç dissipasyonuna sahiptir. Gate charge değeri 10.5nC olup hızlı anahtarlama işlemleri için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.8A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10.5nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 564pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1205, 8-LFPAK56 |
| Part Status | Active |
| Power - Max | 32W |
| Rds On (Max) @ Id, Vgs | 121mOhm @ 5A, 10V |
| Supplier Device Package | LFPAK56D |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
