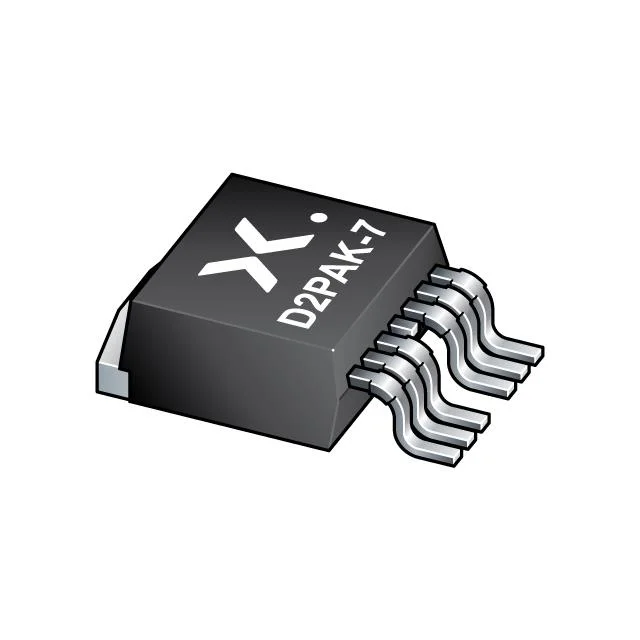

BUK6C3R3-75C118
N CHANNEL TRENCHMOS INTERMEDIATE
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-263-8
- Seri / Aile Numarası
- BUK6C3R3-75C
BUK6C3R3-75C118 Hakkında
BUK6C3R3-75C,118, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 75V drain-source gerilimi ve 181A sürekli drenaj akımı ile yüksek güç uygulamalarında kullanılır. 3.4mΩ on-direnci (Rds On) ile düşük kontak kaybı sağlar. TO-263-7 (D²Pak) paket tipinde surface mount olarak monte edilir. -55°C ile 175°C arasında çalışabilir ve 300W maksimum güç saçabilir. Motor kontrolü, güç yönetimi, anahtarlama devreleri ve endüstriyel uygulamalarda yaygın olarak tercih edilir. ±16V gate gerilimi ile çalışır, 2.8V eşik gerilimi özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 181A (Tc) |
| Part Status | Active |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 253 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 15800 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-7, D²Pak (6 Leads + Tab) |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.4mOhm @ 90A, 10V |
| Supplier Device Package | D2PAK-7 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 2.8V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
