Transistörler - Bipolar (BJT) - Tekil

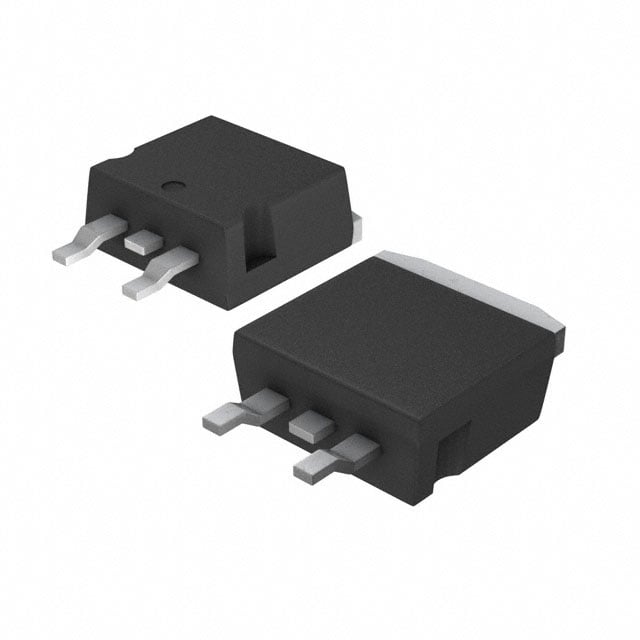

BUB941ZTT4
TRANS NPN DARL 350V 15A D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Seri / Aile Numarası
- BUB941
BUB941ZTT4 Hakkında
BUB941ZTT4, STMicroelectronics tarafından üretilen yüksek voltaj NPN Darlington transistörüdür. TO-263-3 (D²PAK) yüzey montajlı pakette sunulan bu bileşen, 350V collector-emitter breakdown voltajı ve 15A maksimum collector akımı ile güç uygulamalarında kullanılmaya uygundur. 300 minimum DC akım kazancı (hFE) ile Darlington konfigürasyonu sayesinde, röle kontrol, motor sürücüsü, ısıtıcı kontrol ve endüstriyel anahtarlama uygulamalarında tercih edilir. 150W maksimum dissipasyon gücü ve 175°C işletme sıcaklığı ile uzun süreli güvenilir çalışma sağlar. 1.8V doyum voltajı (250mA-10A şartlarında) verimliliği artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 5A, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | D²PAK |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.8V @ 250mA, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 350 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
