Transistörler - Bipolar (BJT) - Tekil

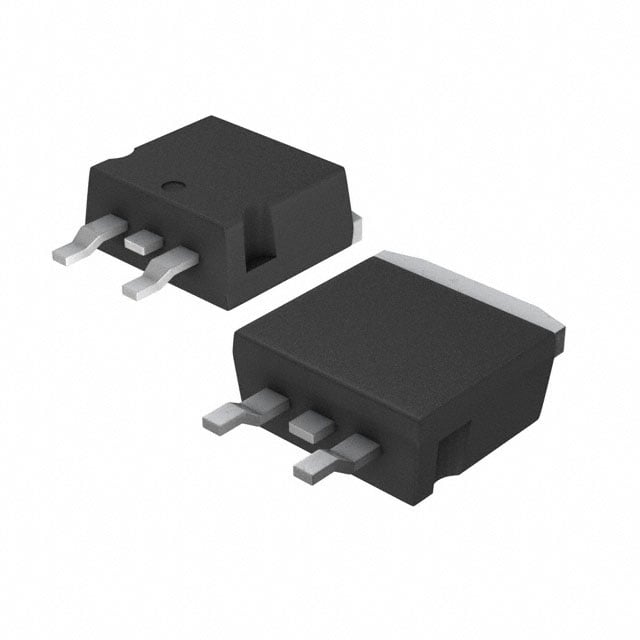

BUB941ZT
TRANS NPN DARL 350V 15A D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Seri / Aile Numarası
- BUB941Z
BUB941ZT Hakkında
BUB941ZT, STMicroelectronics tarafından üretilen NPN Darlington transistördür. TO-263-3 (D²PAK) yüzey montajlı pakette sunulan bu komponent, yüksek voltaj ve akım uygulamalarında kullanılır. 350V kolektör-emiter kırılma voltajı, 15A maksimum kolektör akımı ve 150W güç kapasitesi ile endüstriyel kontrol, güç anahtarlama ve motor sürücü uygulamalarında tercih edilir. 1.8V doyum voltajı ve 300 minimum DC akım kazancı ile verimliliği artırır. 175°C maksimum çalışma sıcaklığında güvenilir performans sunar. Darlington yapısı sayesinde düşük baz akımıyla yüksek kolektör akımı kontrol edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 5A, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | D²PAK |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.8V @ 250mA, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 350 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
