Transistörler - Bipolar (BJT) - Tekil

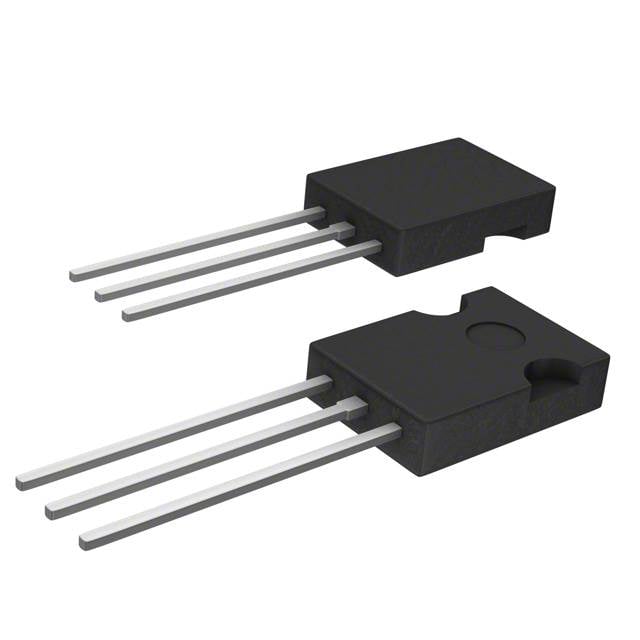

BU900TP
TRANS NPN TRIL 370V 5A SOT-82
- Üretici
- STMicroelectronics
- Paket/Kılıf
- SOT-82
- Seri / Aile Numarası
- BU900
BU900TP Hakkında
BU900TP, STMicroelectronics tarafından üretilen yüksek gerilim NPN bipolar junction transistördür. SOT-82 paketinde sunulan bu komponent, 370V kolektör-emitter kırılma gerilimi ve 5A maksimum kolektör akımı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. Trilinton yapısı ve entegre zener klemaj özelliği ile elektromanyetik rahatsızlıklara karşı korunum sağlar. 55W maksimum güç yayınlama kapasitesi ve 150°C çalışma sıcaklığına dayanıklı yapısı sayesinde, endüstriyel motor kontrolü, anahtarlama uygulamaları ve yüksek gerilim güç kaynağı devrelerinde tercih edilir. 7000 minimum DC akım kazancı ile verimli komutasyon özelliği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 7000 @ 1A, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-82 |
| Part Status | Obsolete |
| Power - Max | 55 W |
| Supplier Device Package | SOT-82-3 |
| Transistor Type | NPN - Trilinton, Zener Clamp |
| Vce Saturation (Max) @ Ib, Ic | 4V @ 3mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 370 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
