Transistörler - Bipolar (BJT) - Tekil

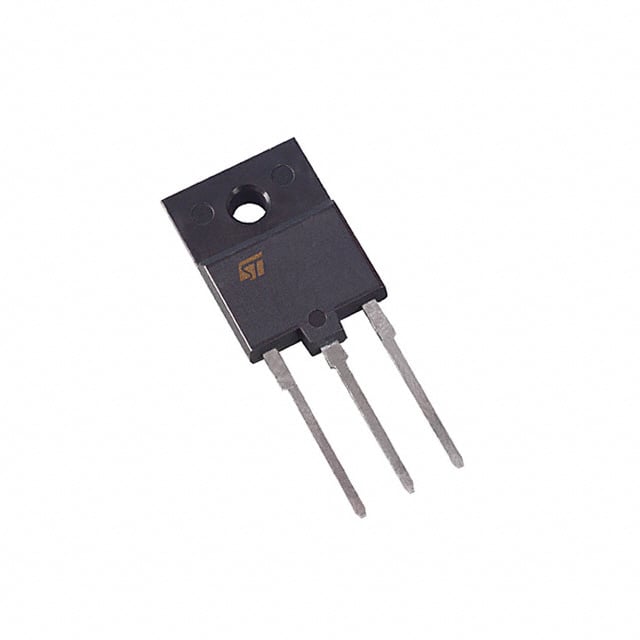

BU808DFI
TRANS NPN DARL 700V ISOWATT218
- Üretici
- STMicroelectronics
- Paket/Kılıf
- ISOWATT-218-3
- Seri / Aile Numarası
- BU808
BU808DFI Hakkında
BU808DFI, STMicroelectronics tarafından üretilen NPN Darlington transistörüdür. 700V yüksek gerilim ve 8A kolektör akımı kapasitesi ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 52W maksimum güç dağıtımı, 150°C işletme sıcaklığında çalışır. ISOWATT-218 paketinde through-hole montaj tipiyle sunulur. Yüksek gerilim anahtarlama, güç kaynakları, motor kontrolü ve CRT defleksiyonu gibi uygulamalarda tercih edilir. Vce doyum gerilimi 1.6V (@500mA, 5A) ile düşük iletim kayıpları sağlar. DC akım kazancı minimum 60 (@5A, 5V) değerindedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8 A |
| Current - Collector Cutoff (Max) | 400µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5A, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | ISOWATT-218-3 |
| Part Status | Obsolete |
| Power - Max | 52 W |
| Supplier Device Package | ISOWATT-218 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
