Transistörler - Bipolar (BJT) - Tekil

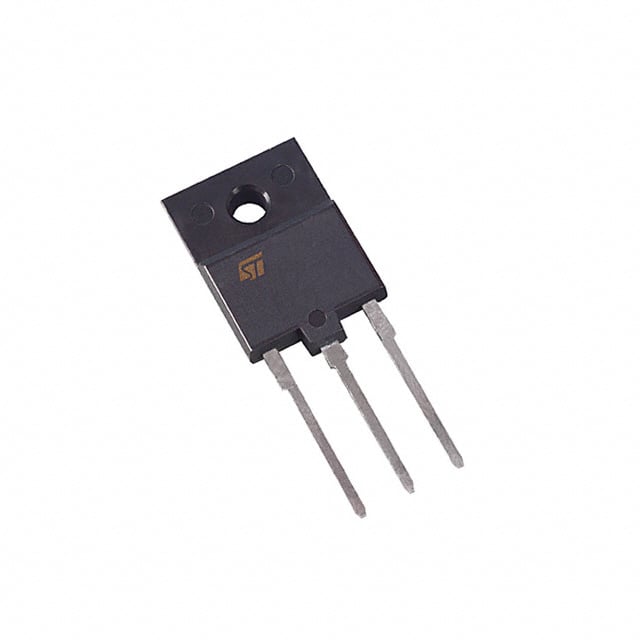

BU508AFI
TRANS NPN 700V 8A ISOWATT218
- Üretici
- STMicroelectronics
- Paket/Kılıf
- ISOWATT218FX
- Seri / Aile Numarası
- BU508
BU508AFI Hakkında
BU508AFI, STMicroelectronics tarafından üretilen yüksek gerilim NPN bipolar transistördür. 700V kollektör-emiter kapanma gerilimi ve 8A maksimum kollektör akımı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. ISOWATT-218-3 paketindeki bu komponent, 50W maksimum güç yönetimi kapasitesine sahiptir. Vce doyum gerilimi 1V (2A/4.5A koşullarında) olup, 7MHz transition frekansı ile orta hızlı anahtarlama işlemleri gerçekleştirebilir. 150°C'ye kadar işletme sıcaklığında çalışabilmektedir. Anahtarlama güç kaynakları, motor kontrol devreleri ve yüksek gerilim uygulamalarında yaygın olarak kullanılır. Üretim durumu itibariyle obsolete olması nedeniyle alternatif bileşenlerin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8 A |
| Current - Collector Cutoff (Max) | 1mA |
| Frequency - Transition | 7MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | ISOWATT-218-3 |
| Part Status | Obsolete |
| Power - Max | 50 W |
| Supplier Device Package | ISOWATT-218FX |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 2A, 4.5A |
| Voltage - Collector Emitter Breakdown (Max) | 700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
