Transistörler - Bipolar (BJT) - Tekil

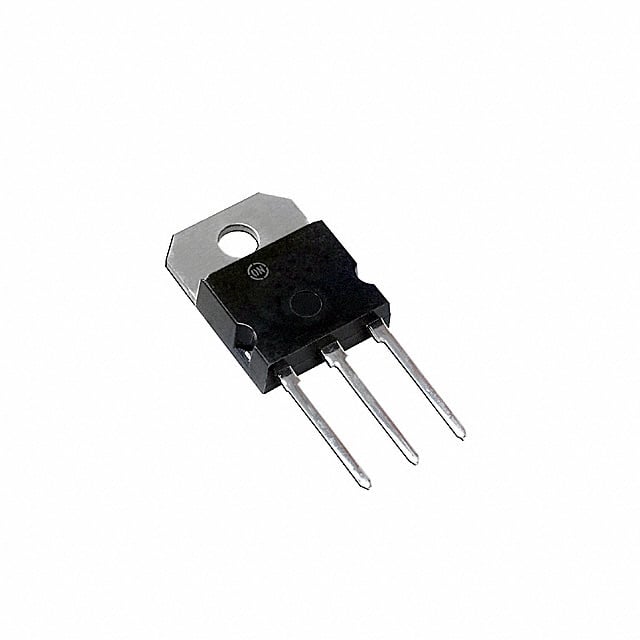

BU323Z
TRANS NPN DARL 350V 10A TO-218
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-218-3
- Seri / Aile Numarası
- BU323Z
BU323Z Hakkında
BU323Z, Rochester Electronics tarafından üretilen NPN Darlington transistörlüdür. TO-218-3 paketinde sunulan bu komponent, 350V kolektör-emitör gerilimi ve 10A maksimum kolektör akımı ile yüksek güç uygulamalarında kullanılır. 150W maksimum güç dağıtım kapasitesine sahiptir. DC akım kazancı (hFE) 5A ve 4.6V'de minimum 500'dür. Darlington yapısı sayesinde düşük giriş akımında yüksek çıkış akımı sağlar. -65°C ile 175°C arasında çalışabilir. Endüstriyel kontrol sistemleri, motor sürücüler ve güç anahtarlama uygulamalarında tercih edilir. Transistör günümüzde üretim dışıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 500 @ 5A, 4.6V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 175°C (TJ) |
| Package / Case | TO-218-3 |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | SOT-93 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.7V @ 250mA, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 350 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
