Transistörler - FET, MOSFET - Diziler

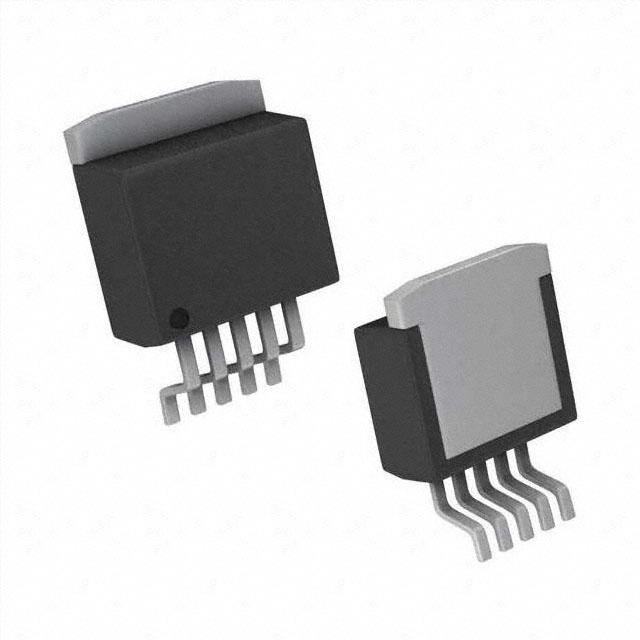

BTS7904BATMA1
MOSFET N/P-CH 55V/30V 40A TO263
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-6
- Seri / Aile Numarası
- BTS7904
BTS7904BATMA1 Hakkında
BTS7904BATMA1, Infineon Technologies tarafından üretilen dual MOSFET transistör dizisidir. N-channel ve P-channel konfigürasyonunda sunulan bu bileşen, 55V ve 30V drain-source gerilimi ile 40A sürekli drain akımı kapasitesine sahiptir. TO-263-6 (D²Pak) paketinde sunulan komponent, logic level gate özelliği sayesinde düşük voltaj kontrol sinyalleriyle çalışabilir. 11.7mOhm maksimum RDS(on) değeri ile verimli anahtarlama özellikleri gösterir. Endüstriyel kontrol devreleri, motor sürücüleri, güç yönetimi uygulamaları ve anahtarlama güç kaynakları gibi alanlarda kullanılan bu transistör, -55°C ile 150°C arasında çalışma sıcaklık aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A |
| Drain to Source Voltage (Vdss) | 55V, 30V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 121nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 6100pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-6, D²Pak (5 Leads + Tab), TO-263BA |
| Part Status | Obsolete |
| Power - Max | 69W, 96W |
| Rds On (Max) @ Id, Vgs | 11.7mOhm @ 20A, 10V |
| Supplier Device Package | PG-TO263-5-1 |
| Vgs(th) (Max) @ Id | 2.2V @ 40µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
