Transistörler - FET, MOSFET - Diziler

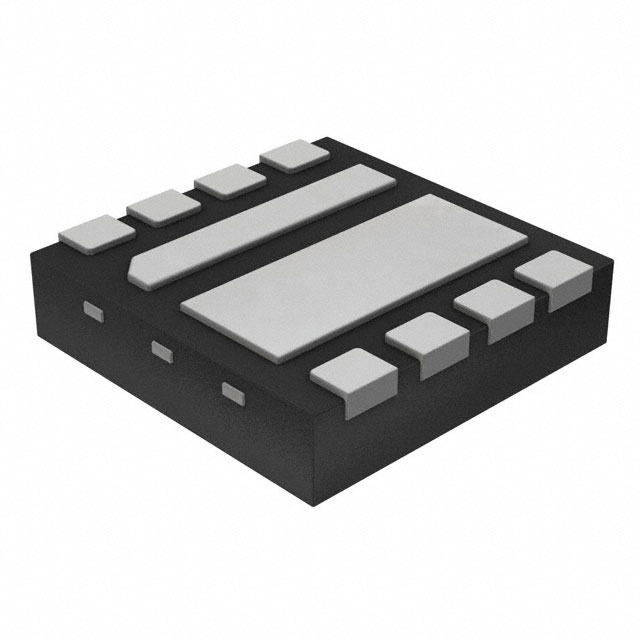

BSZ0909NDXTMA1
MOSFET 2N-CH 30V 20A WISON-8
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- BSZ0909NDXTMA1
BSZ0909NDXTMA1 Hakkında
BSZ0909NDXTMA1, Infineon Technologies tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 30V drain-source voltaj (Vdss) ve 20A sürekli dren akımı (Id) ile çalışır. Logic level gate sürüşü (4.5V) sayesinde düşük gerilim kontrol devrelerinde kullanıma uygundur. 18mOhm RDS(on) değeri ile düşük iletim kayıpları sağlar. Surface mount 8-PowerVDFN paketinde sunulan bu transistör, güç yönetimi, DC-DC dönüştürücüler, motor kontrolü ve switch modlu güç kaynakları gibi uygulamalarda kullanılır. -55°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Tc) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 4.5V Drive |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 2.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 360pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Last Time Buy |
| Power - Max | 17W |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 9A, 10V |
| Supplier Device Package | PG-WISON-8 |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
