BSR30F

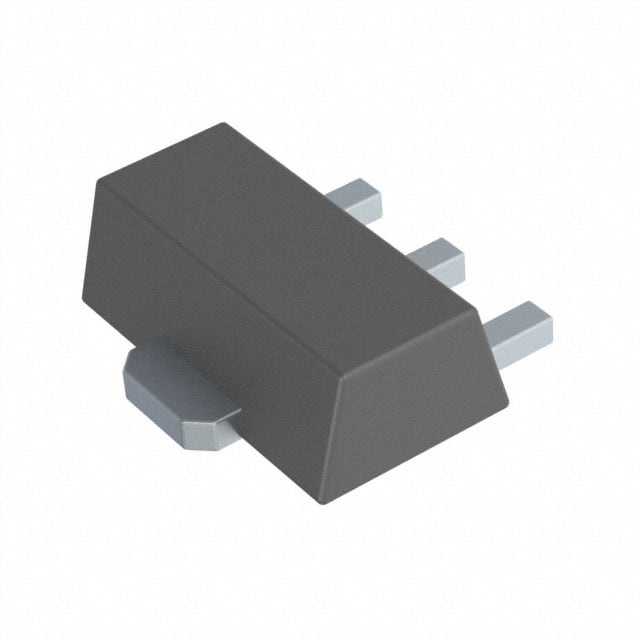

BSR30/SOT89/MPT3
BSR30F Hakkında
BSR30F, Nexperia tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup, surface mount uygulamaları için TO-243AA/SOT-89 paketinde sunulmaktadır. Maksimum 1A kolektör akımı ve 60V kolektör-emitter gerilimi ile düşük sinyalli anahtarlama ve amplifikasyon devreleri tasarımında kullanılır. 100MHz transition frequency ve 40 minimum DC current gain (hFE) ile orta frekanslı uygulamalara uygundur. 150°C maksimum jonksiyon sıcaklığında çalışabilmesi, geniş sıcaklık aralığında kullanılan tüketici elektroniksi ve endüstriyel kontrol devrelerinde tercih sebebidir. Düşük 500mV saturasyon gerilimi anahtarlama verimini artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 100mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Supplier Device Package | SOT-89 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
