Transistörler - Bipolar (BJT) - Tekil

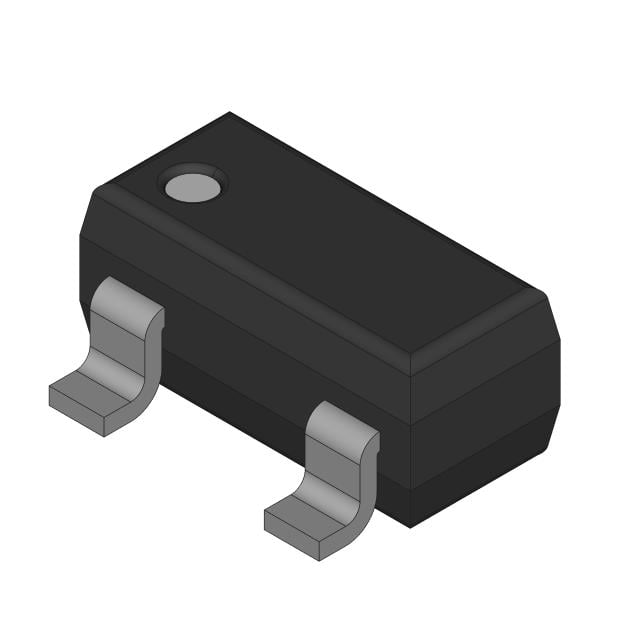

BSR15
0.8A, 40V, PNP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- BSR15
BSR15 Hakkında
BSR15, Rochester Electronics tarafından üretilen yüksek frekanslı PNP bipolar junction transistördür. 800mA kollektör akımı, 40V kırılma voltajı ve 200MHz geçiş frekansı ile kompakt uygulamalara uygundur. SOT-23-3 surface mount pakajında sunulan bu transistör, 350mW güç sınırlaması ile düşük güç tüketimli devreler, ses amplifikatörleri, anahtarlama uygulamaları ve sinyal işleme devreleri tasarımında yaygın olarak kullanılır. -55°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Hızlı anahtarlanması sayesinde radyo frekans ve dijital devreler içinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800 mA |
| Current - Collector Cutoff (Max) | 20nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 350 mW |
| Supplier Device Package | SOT-23-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
