IGBT Transistörler - Modüller
BSM75GB60DLCHOSA1
IGBT MOD 600V 100A 355W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- BSM75GB60DLCHOSA1
BSM75GB60DLCHOSA1 Hakkında

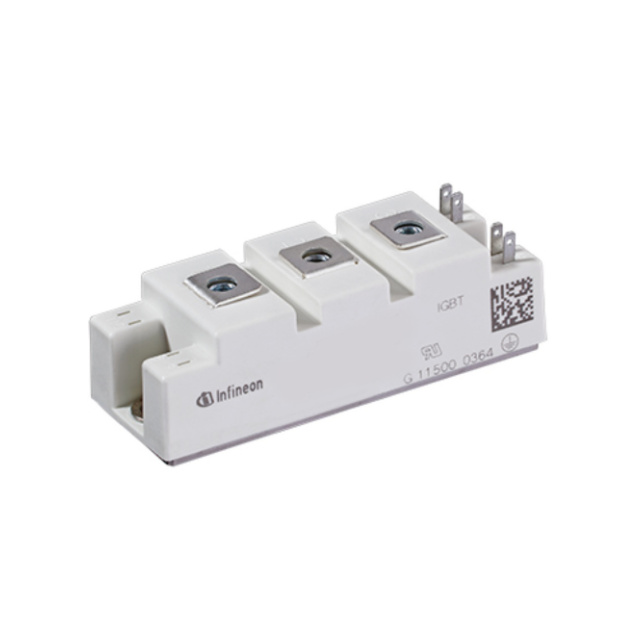

BSM75GB60DLCHOSA1, Infineon Technologies tarafından üretilen 600V/100A IGBT modülüdür. Single konfigürasyonda tasarlanan bu transistör modülü, maximum 355W güç dağıtabilen chassis mount tipinde bir bileşendir. Vce(on) değeri 15V gate geriliminde 75A akımda 2.45V olarak belirtilmiştir. Giriş kapasitansı (Cies) 25V'de 3.3nF'dir. -40°C ile 125°C arasında çalışabilen bu modül, yüksek frekanslı anahtarlama uygulamalarında, endüstriyel güç dönüştürücülerinde ve motor sürücülerinde kullanılır. NTC termistor içermez. Kolektör cutoff akımı maksimum 500µA'dir. Parça durumu Obsolete (eski) olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 500 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 355 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
