IGBT Transistörler - Modüller

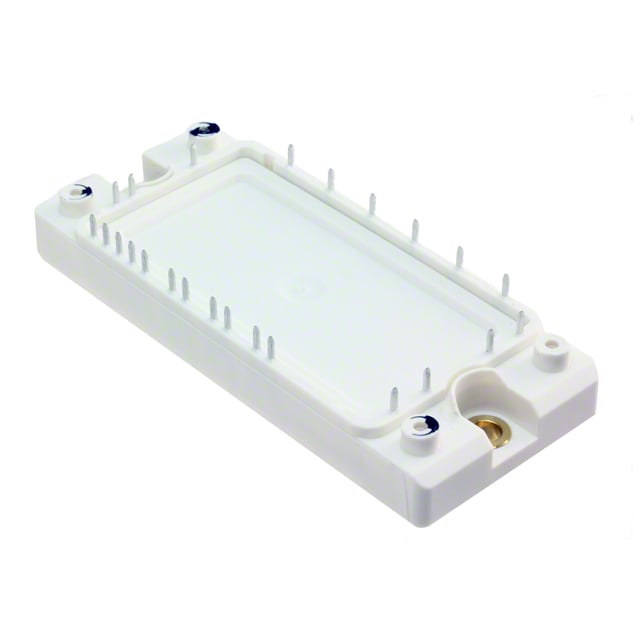

BSM35GP120BOSA1
IGBT MOD 1200V 45A 230W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- BSM35GP120BOSA1
BSM35GP120BOSA1 Hakkında
Infineon Technologies tarafından üretilen BSM35GP120BOSA1, üç fazlı inverter uygulamaları için tasarlanmış bir IGBT güç modülüdür. 1200V kolektör-emiter kırılma gerilimi ve 45A maksimum collector akımı ile endüstriyel anahtarlama uygulamalarında kullanılır. NPT (Non Punch Through) IGBT türü teknolojisi ile tasarlanmış modül, 230W maksimum güç disipasyonuna sahiptir. Surface mount montajı ve entegre NTC termistör özelliği ile sıcaklık kontrolü sağlanabilir. 150°C maksimum işletme sıcaklığında, motor kontrol, UPS sistemleri ve endüstriyel konvertörler gibi uygulamalarda tercih edilir. Ürün Digi-Key'de üretilmesi durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 45 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | NPT |
| Input Capacitance (Cies) @ Vce | 1.5 nF @ 25 V |
| Mounting Type | Surface Mount |
| NTC Thermistor | Yes |
| Operating Temperature | 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 230 W |
| Supplier Device Package | Module |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
