IGBT Transistörler - Modüller

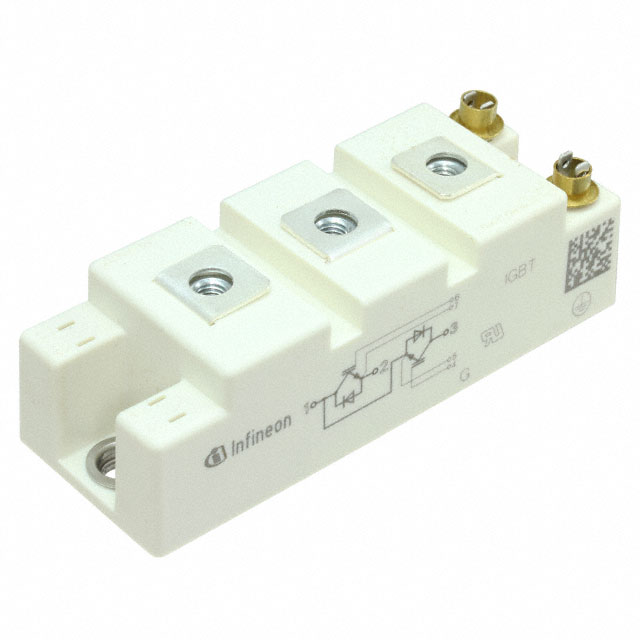

BSM200GB60DLCHOSA1
IGBT MOD 600V 230A 730W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- BSM200GB60DLC
BSM200GB60DLCHOSA1 Hakkında
BSM200GB60DLCHOSA1, Infineon Technologies tarafından üretilen 600V/230A kapasiteli IGBT modülüdür. Chassis mount konfigürasyonunda sunulan bu bileşen, yüksek güç uygulamalarında anahtar görevi gerçekleştirir. 730W maksimum güç derecelendirmesi ile endüstriyel sürücüler, inverterler, konvertörler ve motor kontrol sistemlerinde kullanılır. -40°C ile 125°C arasında çalışma sıcaklığı aralığına sahiptir. Vce(on) değeri 15V gate voltajında ve 200A collector akımında 2.45V olarak belirtilmiştir. 500 µA maksimum leakage akımı ve 9 nF input kapasitansı ile karakterize edilir. Modül tipi paket tasarımı, daha kolay montaj ve ısı yönetimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 230 A |
| Current - Collector Cutoff (Max) | 500 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 730 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
