IGBT Transistörler - Modüller

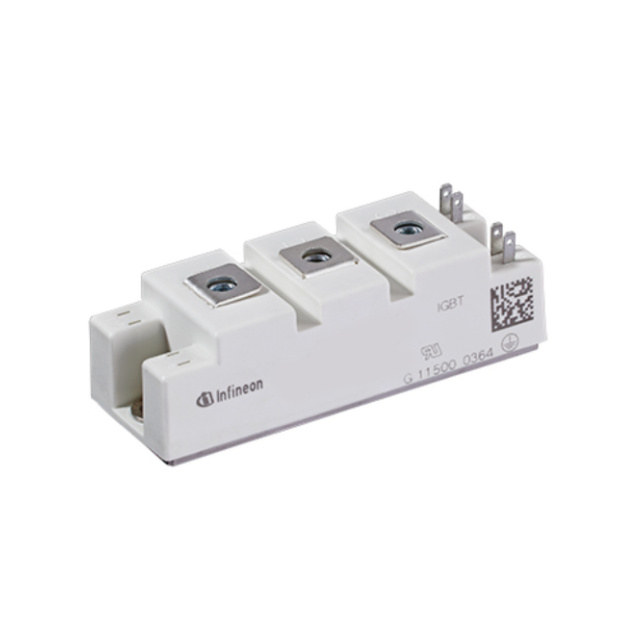

BSM150GB60DLCHOSA1
IGBT MOD 600V 180A 595W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- BSM150GB60DLC
BSM150GB60DLCHOSA1 Hakkında
BSM150GB60DLCHOSA1, Infineon Technologies tarafından üretilen 600V IGBT güç modülüdür. 180A maksimum kollektör akımı ve 595W güç derecelendirmesi ile yüksek güç uygulamalarında kullanılmaya uygun tasarlanmıştır. Chassis mount konfigürasyonu ile endüstriyel sistemlere entegre edilebilir. Single konfigürasyon özelliğine sahip bu modül, -40°C ile 125°C arasında çalışabilir. Vce(on) değeri 15V gate voltajında 150A akımda 2.45V olarak belirtilmiştir. 6.5nF input kapasitanslı bu bileşen, endüstriyel inverter, motor sürücüleri ve güç elektroniği sistemlerinde anahtarlama uygulamaları için kullanılır. Not: Bu parça üretimi sonlandırılan (obsolete) bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 180 A |
| Current - Collector Cutoff (Max) | 500 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 595 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
