Transistörler - FET, MOSFET - Diziler

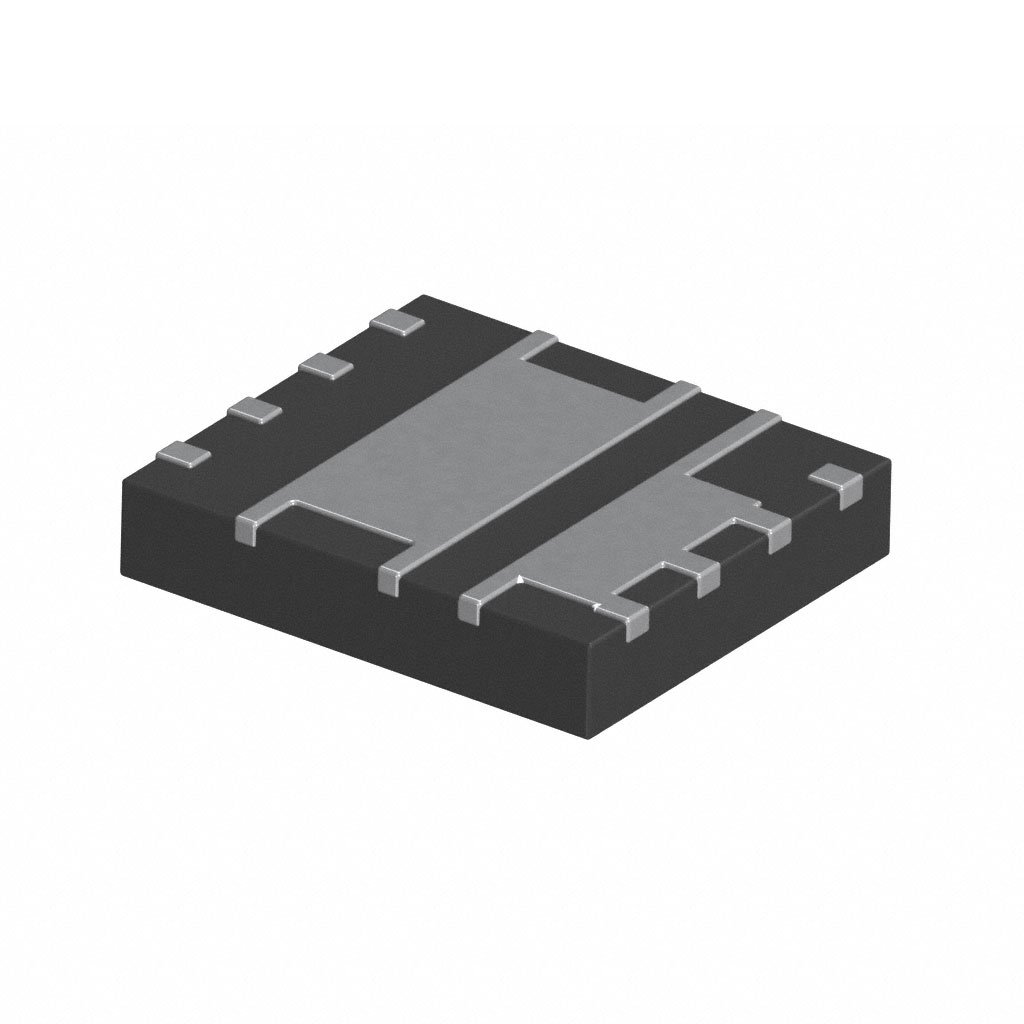

BSG0811NDATMA1
MOSFET 2N-CH 25V 19A/41A 8TISON
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- BSG0811
BSG0811NDATMA1 Hakkında
BSG0811NDATMA1, Infineon Technologies tarafından üretilen dual N-Channel MOSFET dizisidir. 25V drain-source voltajı ve 19A/41A drain akımı ile anahtarlama ve güç yönetimi uygulamalarında kullanılır. Logic level gate sürücüsü (4.5V) ile düşük gerilim kontrol devrelerine uyumludur. 3mΩ on-resistance ve 8.4nC gate charge sayesinde düşük kaybıyla verimli çalışır. Switching güç kaynakları, motor kontrol, LED sürücüleri ve dijital güç yönetimi sistemlerinde uygulanır. 8-PowerTDFN SMD paketi ile kompakt PCB tasarımları sağlar. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 19A, 41A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate, 4.5V Drive |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 8.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1100pF @ 12V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.5W |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 20A, 10V |
| Supplier Device Package | PG-TISON-8 |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
