Transistörler - FET, MOSFET - Diziler

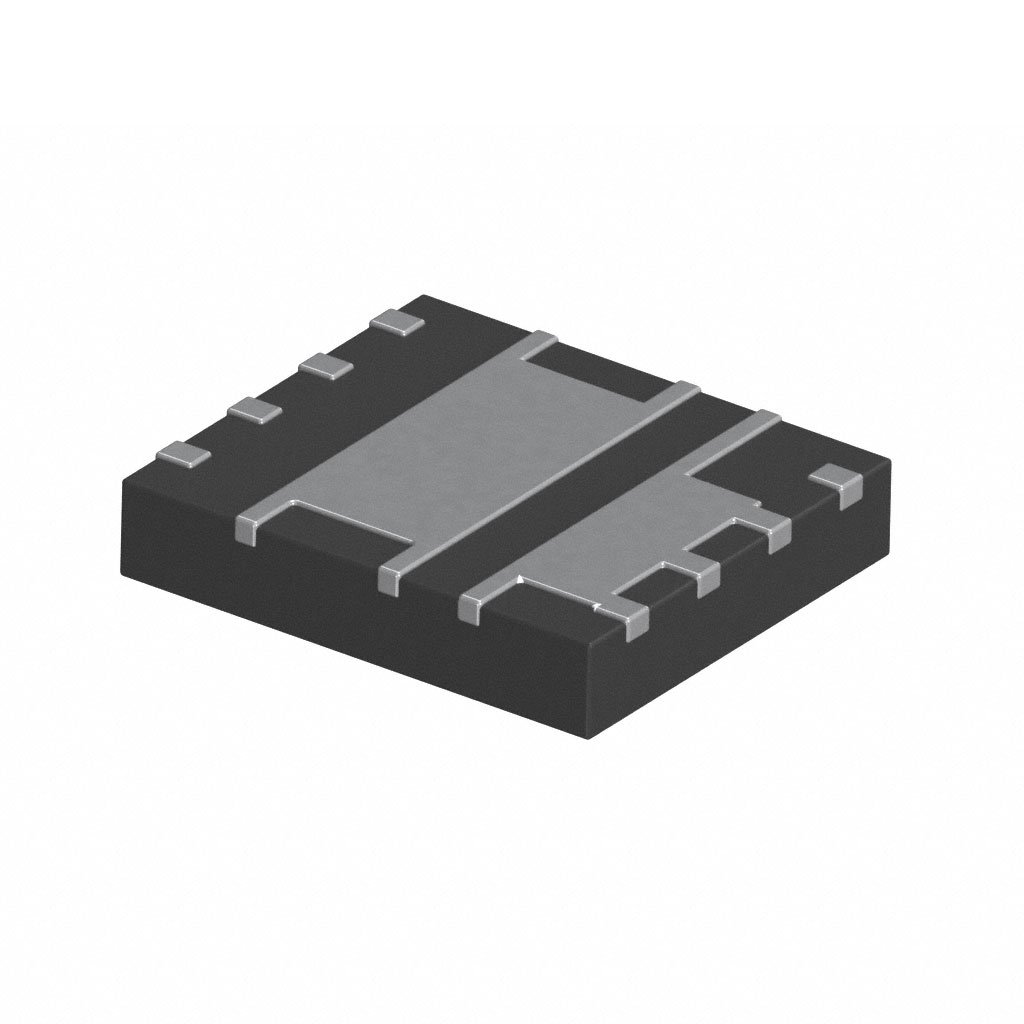

BSC0925NDATMA1
MOSFET 2N-CH 30V 15A TISON8
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- BSC0925N
BSC0925NDATMA1 Hakkında
BSC0925NDATMA1, Infineon Technologies tarafından üretilen 2 N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 15A sürekli dren akımı kapasitesi ile anahtarlama uygulamalarında kullanılır. Dual buck chopper konfigürasyonu sayesinde güç kaynağı denetim devrelerine, motor sürücülerine ve DC/DC dönüştürücü tasarımlarına uygundur. 5mΩ RDS(on) değeri ile düşük ısı kaybı sağlar. Surface mount TISON-8 paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışır ve endüstriyel uygulamalardan tüketici elektroniğine kadar geniş bir kullanım alanına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N Channel (Dual Buck Chopper) |
| Gate Charge (Qg) (Max) @ Vgs | 17nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1157pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2.5W |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 20A, 10V |
| Supplier Device Package | PG-TISON-8 |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
