Transistörler - FET, MOSFET - Diziler

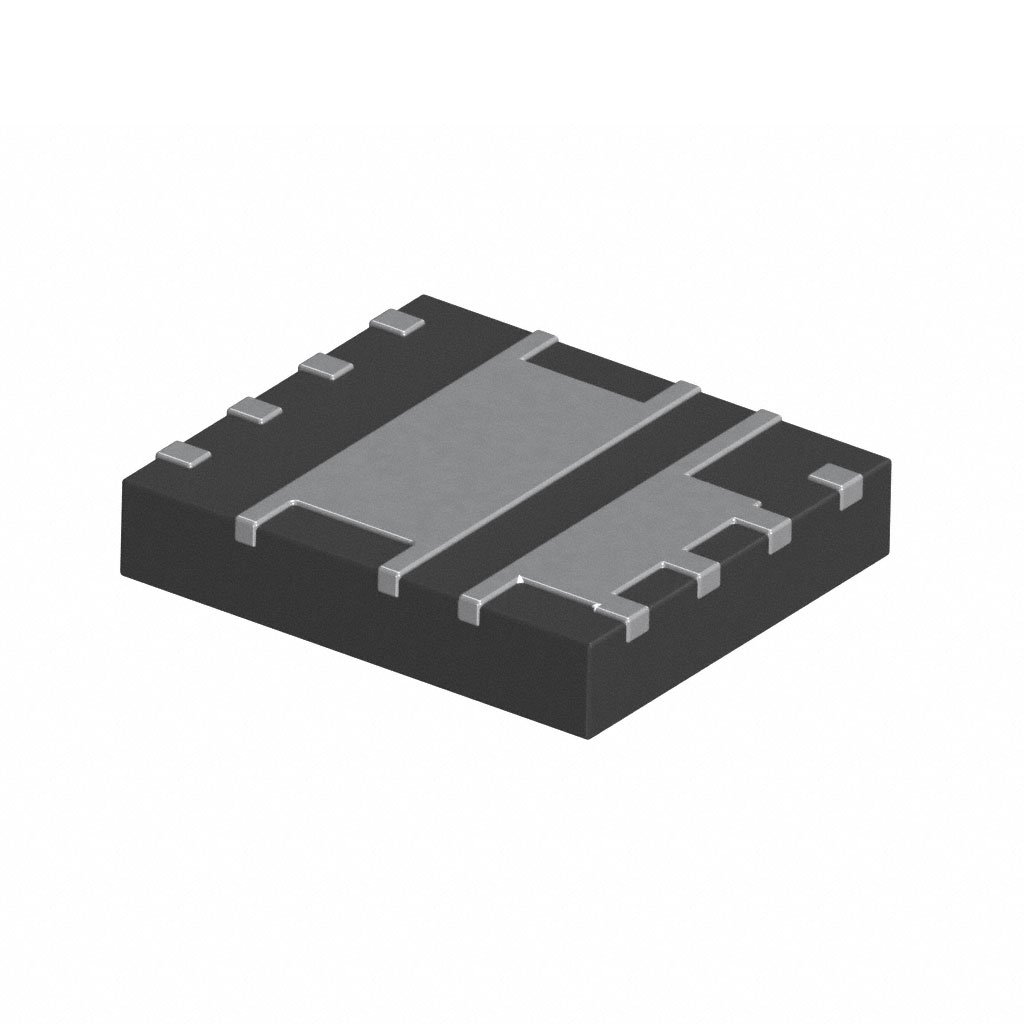

BSC0923NDIATMA1
MOSFET 2N-CH 30V 17A/32A TISON8
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- BSC0923NDIA
BSC0923NDIATMA1 Hakkında
Infineon Technologies tarafından üretilen BSC0923NDIATMA1, dual N-Channel MOSFET transistörleri içeren entegre bir bileşendir. 30V drain-source gerilimi ve 17A-32A sürekli drain akımı kapasitesi ile orta güç uygulamalarında kullanılır. Logic level gate sürücüsü (4.5V) sayesinde düşük voltaj mantık devreleriyle doğrudan uyumludur. 5mΩ düşük on-resistance ile anahtarlama kayıplarını minimize eder. Surface mount PG-TISON-8 paketinde sunulan bu bileşen, motor kontrol, LED sürücüsü, DC-DC dönüştürücü ve güç yönetimi uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışan geniş sıcaklık aralığı endüstriyel ortamlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 17A, 32A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 4.5V Drive |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 10nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1160pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 20A, 10V |
| Supplier Device Package | PG-TISON-8 |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
