Transistörler - FET, MOSFET - Diziler

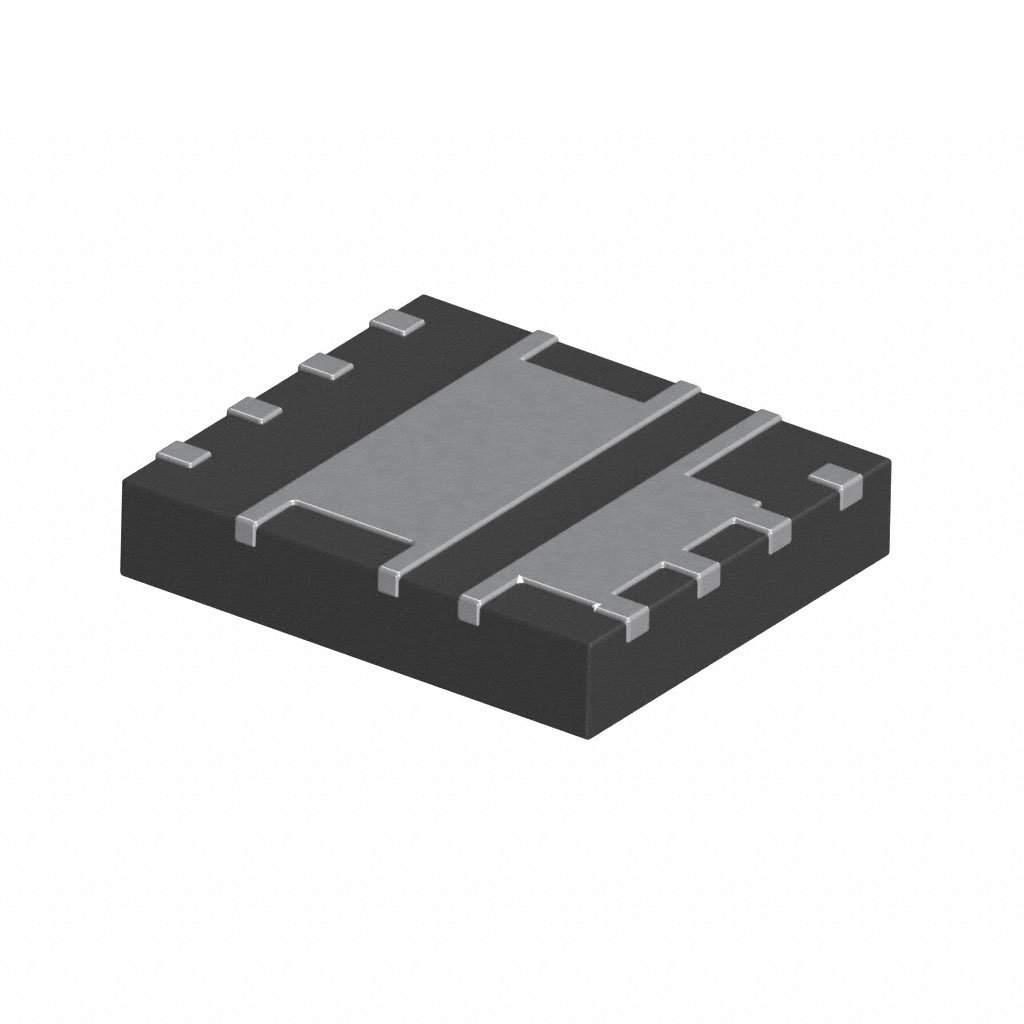

BSC0921NDIATMA1
MOSFET 2N-CH 30V 17A/31A TISON8
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- BSC0921N
BSC0921NDIATMA1 Hakkında
Infineon Technologies tarafından üretilen BSC0921NDIATMA1, dual N-channel asimetrik MOSFET transistörüdür. 30V drain-source gerilim ile 17A ve 31A sürekli drain akımı kapasitesine sahiptir. Logic level gate sürücülüğü sayesinde 4.5V ile çalışır. 5mΩ @ 20A, 10V RDS(on) değeri ile düşük kayıp özellikleri sunar. Surface mount 8-pin PowerTDFN pakette sunulan bu bileşen, -55°C ile +150°C arasında çalışır. Güç yönetimi, DC-DC konvertörler, motor sürücüsü ve anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 17A, 31A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 4.5V Drive |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 8.9nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1025pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 20A, 10V |
| Supplier Device Package | PG-TISON-8 |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
