Transistörler - FET, MOSFET - Diziler

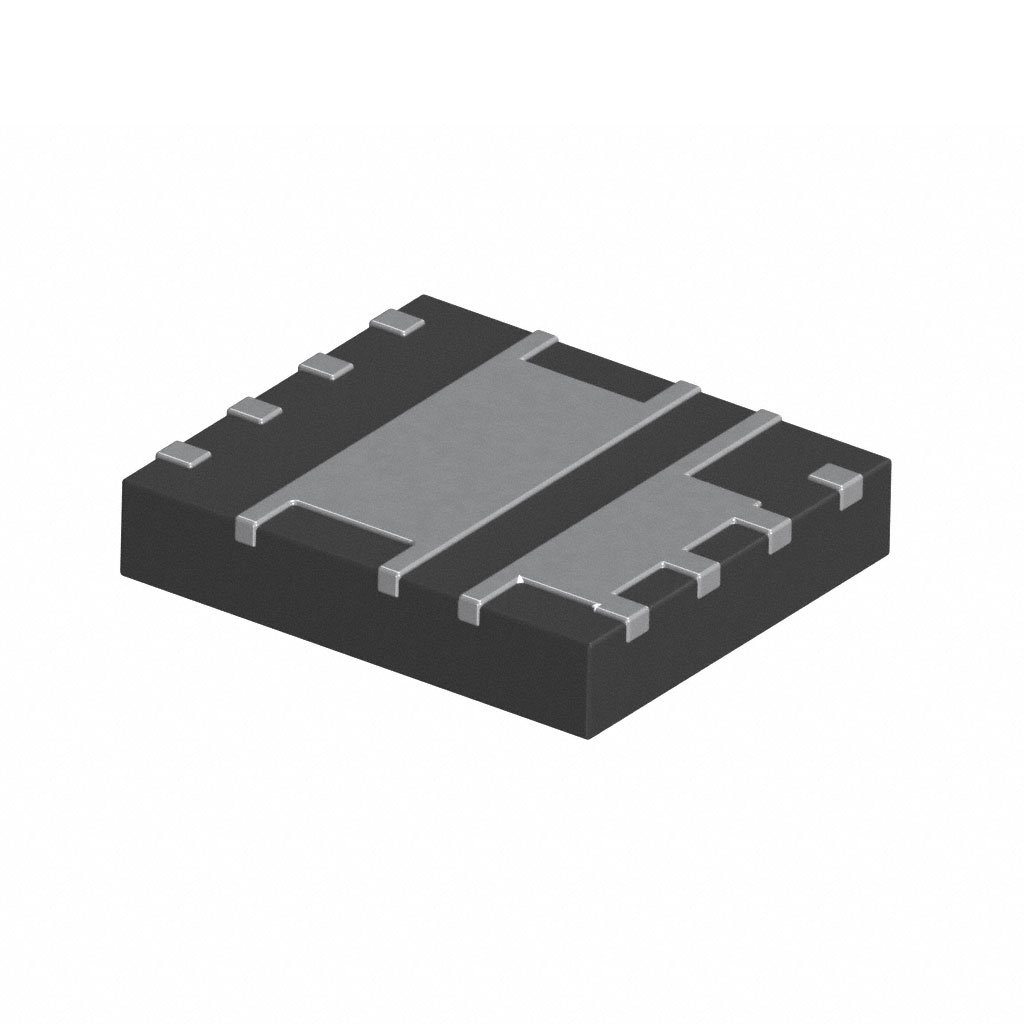

BSC0911NDATMA1
MOSFET 2N-CH 25V 18A/30A TISON8
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- BSC0911N
BSC0911NDATMA1 Hakkında
BSC0911NDATMA1, Infineon Technologies tarafından üretilen dual N-Channel MOSFET transistördür. 25V Drain-Source voltajı ve 18A/30A sürekli drenaj akımı ile çalışan bu bileşen, Logic Level Gate sürücüsü ve 4.5V drive özelliği sayesinde düşük voltaj lojik devrelerinde doğrudan kullanılabilir. 3.2mOhm (@ 20A, 10V) düşük RDS(on) değeri ile verimli güç iletimini sağlar. Surface Mount PG-TISON-8 paketinde sunulan BSC0911NDATMA1, -55°C ~ 150°C sıcaklık aralığında çalışabilir. Motor sürücüleri, DC-DC konvertörleri, güç yönetimi uygulamaları ve genel amaçlı anahtarlama devrelerinde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 18A, 30A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate, 4.5V Drive |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1600pF @ 12V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 3.2mOhm @ 20A, 10V |
| Supplier Device Package | PG-TISON-8 |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
