Diyotlar - Köprü Doğrultucular

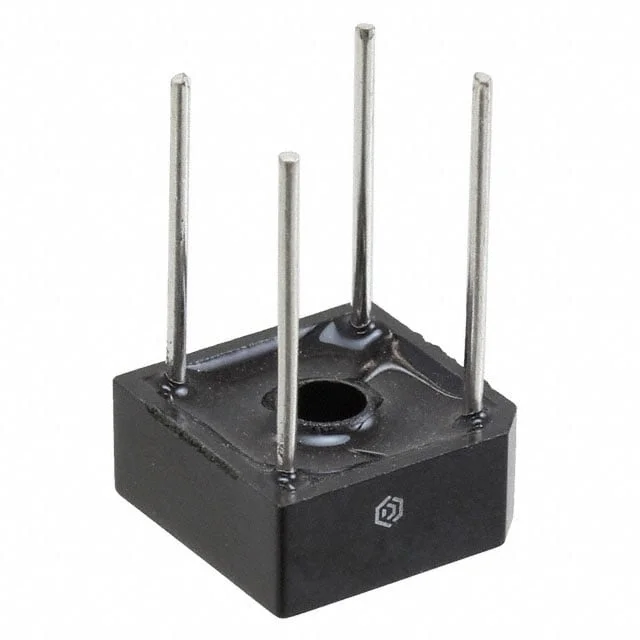

BR84
BRIDGE RECT 1PHASE 400V 8A BR-8
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- BR84
BR84 Hakkında
BR84, GeneSiC Semiconductor tarafından üretilen tek faz köprü doğrultucu diyotudur. 400V peak reverse voltajında 8A ortalama doğrultulmuş akım kapasitesine sahiptir. 4-Square BR-8 paketinde through-hole montaj tipiyle tasarlanmıştır. Maksimum forward voltajı 1A akımda 1.1V olup, reverse leakage akımı 400V'ta 10µA'dir. -65°C ile +125°C arasında çalışma sıcaklığı aralığına sahiptir. Endüstriyel güç kaynakları, invertörler, AC-DC dönüştürücüler ve düşük frekanslı AC doğrultma uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 8 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 400 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 125°C (TJ) |
| Package / Case | 4-Square, BR-8 |
| Part Status | Active |
| Supplier Device Package | BR-8 |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 400 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
